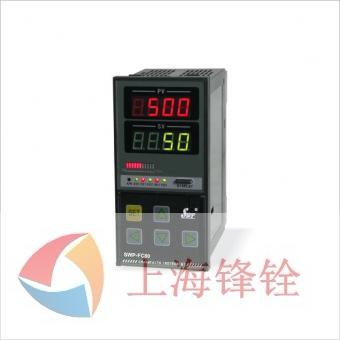

SWP-FC系列智能手动模拟输出操作器可通过按键操作，直接输出0-10mA或4-20mA或0-5V或1-5V阀位给定信号，再由伺服放大器驱动电动调节阀门或由电气转换器和阀门定位器驱动气动薄膜阀，适用于各种阀门的手动给定控制。
规 格
说 明
功 能
·多种传感器输入功能：20种输入方式 ·高精度: ±0.2F.S或±0.3F.S
·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485
·变送(PV)输出:DCV,DCI ·馈电输出:DC24V，DC12V,DC5V
电 源
85-260VAC 50/60Hz 24VDC
功率消耗
6VA
显示类型
7段LED显示 [PV显示红色] [SV显示绿色] 11段LED光柱显示[红色]
显示精度
±0.2%F.S
设定类型
面板按键设定
输入
热电偶
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
RTD
Cu50,Pt100,Pt100.1
模拟信号
0-5VDC,1-5VDC,0-10mADC,4-20mADC
输出
继电器
250VAC 3A
SSR
24VDC ±3V 30mA Max
SCR
400V/0.5A
电流
0-20mADC,4-20mADC 负载≤500Ω (PV 传送值)
电压
0-5VDC,1-5VDC 负载≤250Ω (PV 传送值)
馈电输出
DC24V,DC12V,DC5V 30mA Max.
通讯
协议
MODBUS协议,SWPBUS协议
波特率
300-9600bps
接口
RS232，RS485，TTL电平（面板）
报警输出
带回差报警输出 ON/OFF 全量程
采样时间
0.5秒
耐压
2000V AC 50/60Hz 1分钟
抗振动
0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时
绝缘强度
Min.100MΩ(at DC500V)
抗干扰
电快速瞬变脉冲群干扰±2kV
记忆保持
约:10年.(使用无电压半导体记忆型)
环境温度
-10~55℃(未结冰状态)
储存温度
-20~60℃(未结冰状态)
环境湿度
35-85%RH
重量
140g-600g
