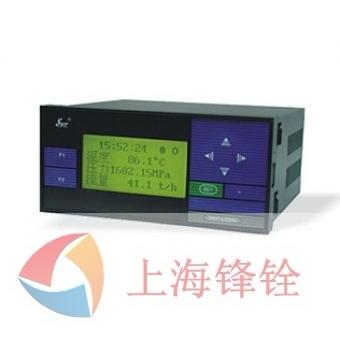

SWP-LCD-NL小型单色流量热能积算无纸记录仪集流量/热能积算与记录于一体，具有防盗用功能，是一种智能化的多功能二次仪表，适合对流量热能进行过程监测，总量累积。
规 格
说 明
输入
信号
模拟量输入
热电偶：标准热电偶——K、E、B、S、J、T、We等
电阻：标准热电阻——Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等
电流：0-10mA、4-20mA、0-20mA等——输入阻抗≤250Ω
电压：0-5V、1-5V、mV等——输入阻抗≥250KΩ
脉冲量
波形：矩形或正弦波
幅度：大于5V
频率：0-5kHz（或根据用户要求）
输出
信号
模拟量输出
DC 0-10mA（负载电阻≤750Ω） DC 4-20mA（负载电阻≤500Ω）
DC 0-5V（负载电阻≥250KΩ） DC 1-5V（负载电阻≥250KΩ）
开关量输出
继电器输出——带回差，触点：AC 220V/3A DC 24V/6A（阻性负载）
通讯输出
接口方式——标准串行双向通讯接口 RS-485 RS-232 RS-422等
波特率——300bps-19.2kbps 仪表内部自由设定
馈电输出
DC 24V 负载≤30mA
测量精度
测量显示精度：±0.2%FS±1字或0.5%FS±1字
频率转换精度
±1脉冲（LMS） 一般优于0.2%
测量范围
-1999——99999字
分辨率
±1字
显示方式
带背光大屏幕LCD图形显示器
控制/报警
带回差上限、下限输出（用户可自由设定）
参数设定
·中文菜单提示 ·面板轻触式按键设定
·参数设定值断电后永久保存 ·参数设定值密码锁定
保护方式
断电后累积值保持时间大于五年
电源欠压自动复位 工作异常自动复位（Watch Dog）
环境温度
0-50℃
相对湿度
≤85RH 避免强腐蚀气体
供电电压
常规型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85-260V——开关电源 DC24V ±2V——开关电源
功耗
≤6W
