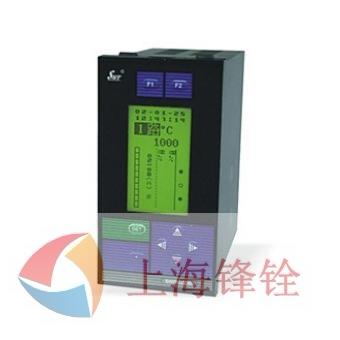

SWP-LCD-NP小型单色64段PID可编程序控制仪是一种智能化多功能二次仪表，可按预先设置的程序，分段对被控常量自动进行监测，控制，记录与远传。适用于进行高精度多段曲线程序升/降温控制的系统（如啤酒发酵、窑炉升温等）。可根据生产过程的要求，按照一定的曲线进行控制，最多可分六十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。
规 格
说 明
输入
信号
模拟量
热电偶：标准热电偶——K、E、B、S、J、T、We等
电阻：标准热电阻——Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等
电流：0-10mA、4-20mA、0-20mA等——输入阻抗≤250Ω
电压：0-5V、1-5V、mV等——输入阻抗≥250KΩ
输出
信号
模拟量输出
DC 0-10mA（负载电阻≤750Ω） DC 4-20mA（负载电阻≤500Ω）
DC 0-5V（负载电阻≥250KΩ） DC 1-5V（负载电阻≥250KΩ）
开关量输出
继电器输出——带回差，触点：AC 220V/3A DC 24V/6A（阻性负载）
通讯输出
接口方式——标准串行双向通讯接口 RS-485 RS-232 RS-422等
波特率——300bps-19.2kbps 仪表内部自由设定
馈电输出
DC 24V 负载≤30mA
测量精度
测量显示精度：±0.2%FS±1字或0.5%FS±1字
频率转换精度
±1脉冲（LMS） 一般优于0.2%
测量范围
-1999——99999字
分辨率
±1字
显示方式
带背光大屏幕LCD图形显示器
控制/报警
带回差上限、下限输出（用户可自由设定）
参数设定
·中文菜单提示 ·面板轻触式按键设定
·参数设定值断电后永久保存 ·参数设定值密码锁定
保护方式
断电后累积值保持时间大于五年
电源欠压自动复位 工作异常自动复位（Watch Dog）
环境温度
0-50℃
相对湿度
≤85RH 避免强腐蚀气体
供电电压
常规型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85-260V——开关电源 DC24V ±2V——开关电源
功耗
≤6W
|
规 格
|
说 明
|
|
控制输出方式
|
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出，220V/3A可控硅输出，固态继电器触发信号输出
|
|
设定/显示精度
|
±0.5%FS±1位数max。设定值与显示值匹配，无相对误差
|
|
比例范围
|
0.0%-100.0%（单位：0.1%）
|
|
积分（复位）时间
|
0-9,999s（单位：1s）
|
|
微分（比率）时间
|
0-9,999s（单位：1s）
|
|
控制周期
|
1-250s（单位：1s）
|
|
采样周期
|
0.5s
|

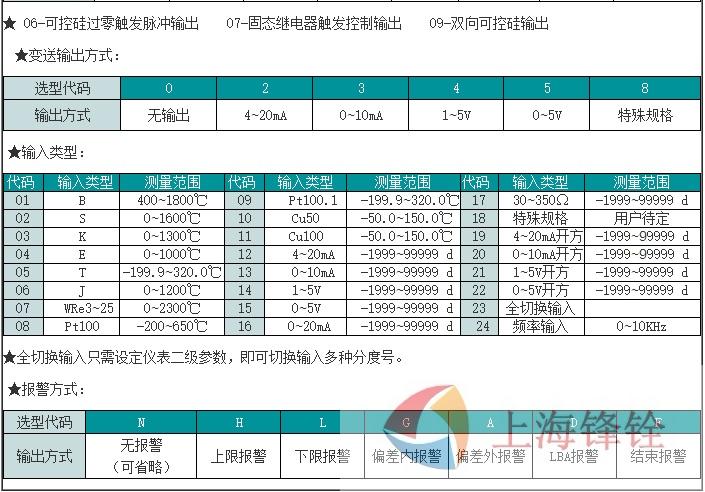

.jpg)

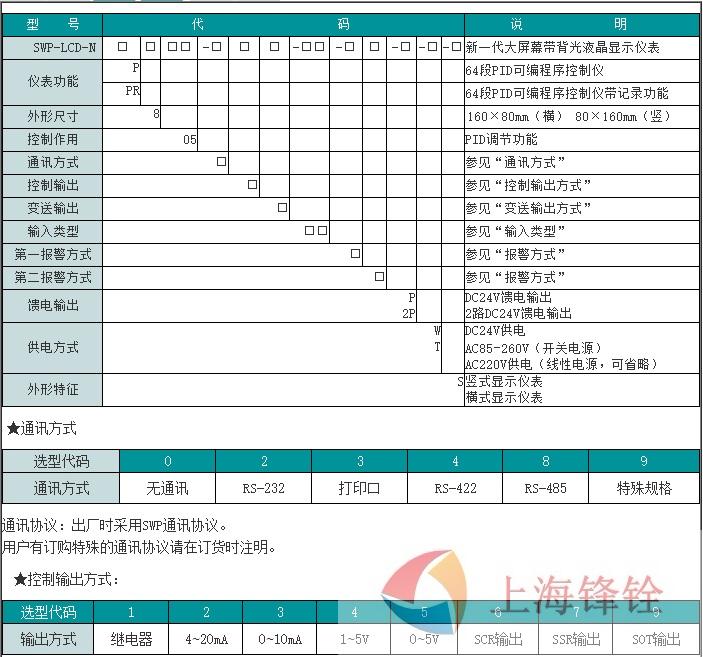

.jpg)
