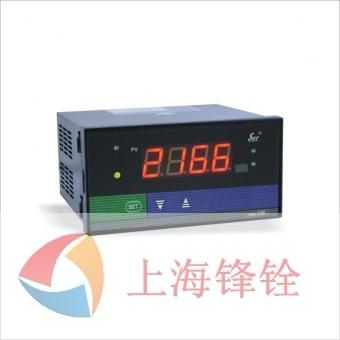

SWP-LED系列单回路数字/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。该仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示)，使测量值的显示更为清晰直观，并可选择双光柱显示方式。

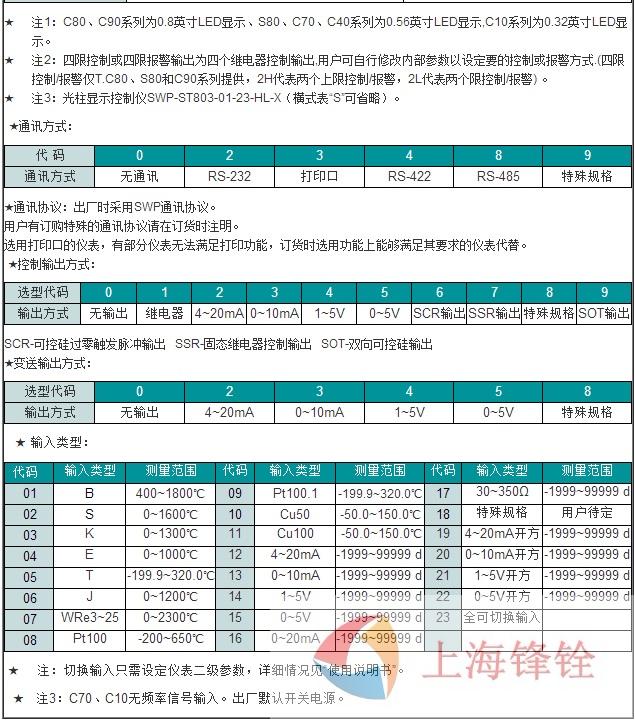

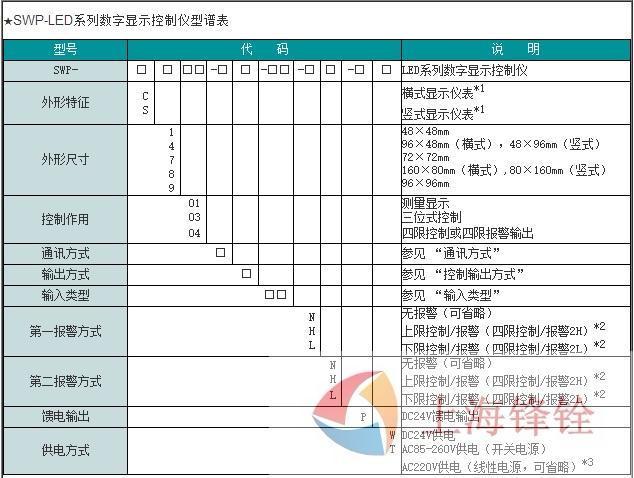

规 格
说 明
使用
环境
环境温度
0~50℃
相对湿度
≤85RH 避免强腐蚀气体
供电电压
常规型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85~260V——开关电源 DC24V ±2V——开关电源
功耗
≤6W
输入
信号
模拟量
热电偶：标准热电偶——B、S、K、E、J、T、WRe3-25等
电阻：标准热电阻——Pt10、Pt100.1、Cu50、Cu100 等远传压力电阻等
电流：0~10mA、4~20mA、0~20mA等——输入阻抗≤250Ω
电压：0~5V、1~5V、mV等——输入阻抗≥250KΩ
开关量
脉冲信号：波形——矩形、正弦或三角波
辐度——大于4V（或根据用户要求任定）
范围——0~10KHz（或根据用户要求任定）
接点信号：电接点输入信号
输出
信号
模拟量输出
DC 0~10mA（负载电阻≤750Ω） DC 4~20mA（负载电阻≤500Ω）
DC 0~5V（负载电阻≥250KΩ） DC 1~5V（负载电阻≥250KΩ）
开关量输出
继电器控制输出-继电器ON/OFF带回差。AC 220V/3A DC 24V/5A（阻性负载）
可控硅控制输出-SCR（可控硅过零触发脉冲）输出，0.5A/400V
固态继电器输出-SSR（固态继电器控制信号）输出，6~24V/30mA（电压不可调）
双向可控硅输出-SOT可控硅输出，5A/400V
通讯输出
接口方式——标准串行双向通讯接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 仪表内部自由设定
馈电输出
DC 24V 负载≤30mA
测量精度
±0.2%FS±1字或±0.5%FS±1字
分辨率
±1字
测量范围
-1999~9999字
显示方式
-1999~9999字测量值显示 -1999~9999字设定值显示 发光二级管工作状态显示
方式
控制/报警方式为带回差上限或下限报警(用户可自由设定)
控制精度
±1字
温度补偿
0~50℃数字式温度自动补偿
打印控制
可选择直接配接各型串打印机(如LQ-300K,TPuP系列微打等)，打印接口为RS-232C
打印精度
同仪表精度
参数设定
面板轻触式按键设定 、参数设定值断电后永久保存、参数设定值密码锁定
保护方式
输入回路断线报警(热电偶或电阻输入时)、继电器输出状态LED指示、输入超/欠量程报警、
电源欠压自动复位、工作异常自动复位（Watch Dog）
