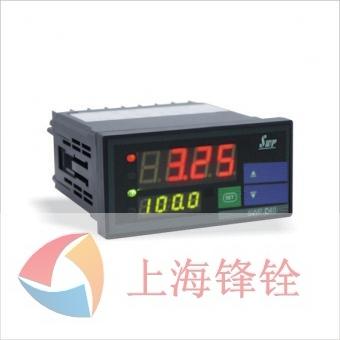

适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构（如阀位等），集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。并可选择双光柱显示方式。
|

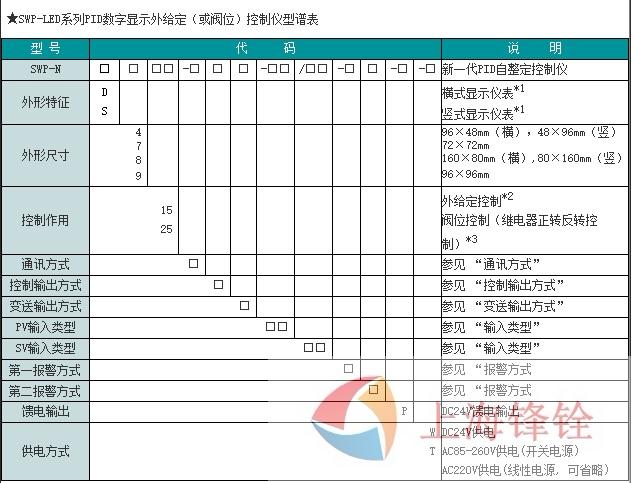

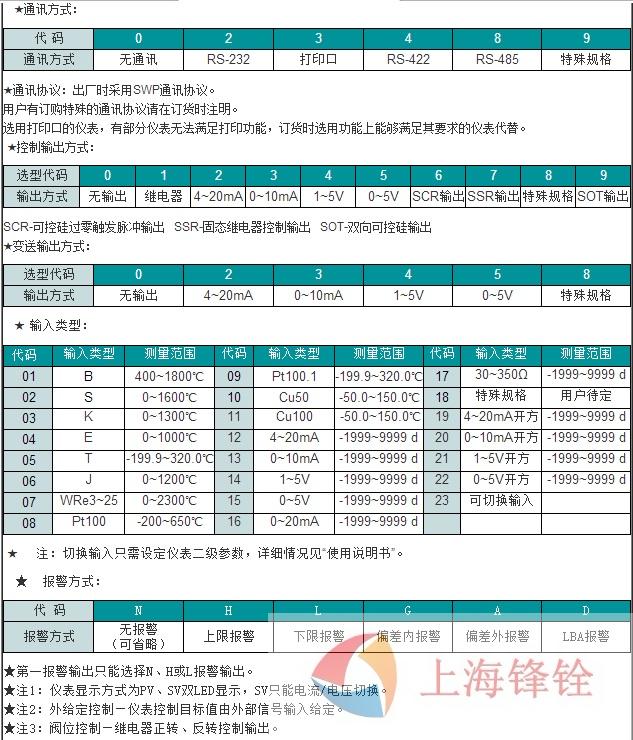

规 格
|
说 明
|
|
|
使用
环境
|
环境温度
|
0~50℃
|
|
相对湿度
|
≤85RH 避免强腐蚀气体
|
|
|
供电电压
|
常规型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85~260V——开关电源 DC24V ±2V——开关电源
|
|
|
功耗
|
≤6W
|
|
|
输入
信号
|
模拟量
|
热电偶：标准热电偶——B、S、K、E、J、T、WRe3-25等
|
|
电阻：标准热电阻——Pt10、Pt100.1、Cu50、Cu100 等远传压力电阻等
|
||
|
电流：0~10mA、4~20mA、0~20mA等——输入阻抗≤250Ω
|
||
|
电压：0~5V、1~5V、mV等——输入阻抗≥250KΩ
|
||
|
开关量
|
脉冲信号：波形——矩形、正弦或三角波
辐度——大于4V（或根据用户要求任定）
范围——0~10KHz（或根据用户要求任定）
|
|
|
接点信号：电接点输入信号
|
||
|
输出
信号
|
模拟量输出
|
DC 0~10mA（负载电阻≤750Ω） DC 4~20mA（负载电阻≤500Ω）
DC 0~5V（负载电阻≥250KΩ） DC 1~5V（负载电阻≥250KΩ）
|
|
开关量输出
|
继电器控制输出-继电器ON/OFF带回差。AC 220V/3A DC 24V/5A（阻性负载）
可控硅控制输出-SCR（可控硅过零触发脉冲）输出，0.5A/400V
固态继电器输出-SSR（固态继电器控制信号）输出，6~24V/30mA（电压不可调）
双向可控硅输出-SOT可控硅输出，5A/400V
|
|
|
通讯输出
|
接口方式——标准串行双向通讯接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 仪表内部自由设定
|
|
|
馈电输出
|
DC 24V 负载≤30mA
|
|
|
测量精度
|
±0.2%FS±1字或±0.5%FS±1字
|
|
|
分辨率
|
±1字
|
|
|
测量范围
|
-1999~9999字
|
|
|
显示方式
|
-1999~9999字测量值显示 -1999~9999字设定值显示 发光二级管工作状态显示
|
|
|
方式
|
控制/报警方式为带回差上限或下限报警(用户可自由设定)
|
|
|
控制精度
|
±1字
|
|
|
温度补偿
|
0~50℃数字式温度自动补偿
|
|
|
打印控制
|
可选择直接配接各型串打印机(如LQ-300K,TPuP系列微打等)，打印接口为RS-232C
|
|
|
打印精度
|
同仪表精度
|
|
|
参数设定
|
面板轻触式按键设定 、参数设定值断电后永久保存、参数设定值密码锁定
|
|
|
保护方式
|
输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报警、
电源欠压自动复位、工作异常自动复位（Watch Dog）
|
|
★特殊技术参数
|
规格
|
说 明
|
|
控制输出方式
|
PWM输出，正、反转控制输出，电压/电流输出
|
|
设定/显示精度
|
±0.5% FS±1 位数max.设定值与显示值匹配,无相对误差
|
|
比例范围
|
0.0%-100.0%(单位:0.1%)
|
|
积分(复位)时间
|
0-9,999s(单位:1s)
|
|
微分(比率)时间
|
0-9,999s(单位:1s)
|
|
控制周期
|
1-250s(单位:1s)
|
|
采样周期
|
0.5s
|
