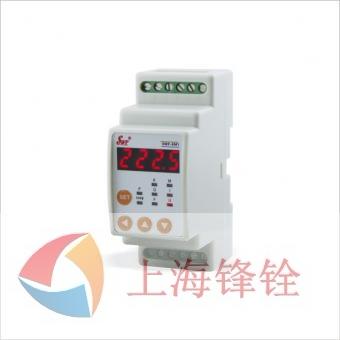

SWP-EM系列单相电力仪表采用先进的交流采样技术，能分别测量电网中的电流，电压，频率，功率，功率因数等电参数，可通过面板薄膜开关切换显示通过RS-485通讯接口与微机实现通讯，也可将电量信号转换成标准的直流模拟信号输出，极大地方便了用电自动化管理；采用标准导轨式安装,节省空间。
规格
说 明
功能
·多种参数测量：电流/电压/频率/功率/功率因数/谐波测量
·变送（PV）输出:DCV,DCI ·通讯功能:RS-485
电源
85~265VAC 50/60Hz 24VDC
功率消耗
＜2VA
显示类型
7段LED显示[红色]/LCD液晶显示
精度等级
电流、电压：0.5级；频率：0.05Hz；有功功率：0.5级；无功功率：1.0级
设定类型
面板按键设定
输入
标准值
电压：100V，200V，300V，400V，500V 电流：1A，5A或由客户指定
过载
电流：持续1.2倍，瞬时10倍/1秒；电压：持续1.2倍，瞬时2倍/1秒
频率
45~65HZ
输出
继电器
250VAC 5A
电流
0-20mADC,4-20mADC 负载≤500Ω
电压
0-5VDC,1-5VDC 输出能力≤250Ω
通讯
协议
MODBUS 协议
波特率
1200，2400，4800，9600，19200bps
接口
RS485
采样时间
0.5秒
耐压
2000VAC 50/60Hz 1分钟
抗振动
0.75mm的振幅,频率为10~55Hz X,Y,Z方向各2小时
绝缘强度
Min.100MΩ(at 500VDC)
抗干扰
模拟方波发生器干扰（脉冲宽度μs）±2kV
记忆保持
约:10年.(使用无电压半导体记忆型)
