通道1：向危险区的变送器提供隔离的工作电源，同时检测回路中（或电流源）的电流，经隔离变送输出相互隔离的电流/电压信号到安全区。
通道2：将来自安全区的电流信号，经隔离变送输出电流/电压信号到危险区。该产品需独立供电，电源、输入和输出三隔离，本安端和非本安端绝缘强度高达2500V,a.c.。、
|
型号规格
|
附加码
|
说 明
|
|
|

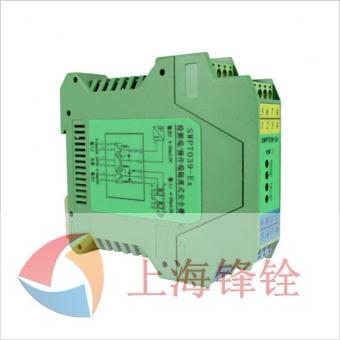

SWP7039-Ex
|
/□
|
/□
|
一路检测端，一路操作端
|
|
通道1输出类型
|
/I
|
|
通道1：4～20mA输出(安全区)
|
|
/V
|
|
通道1：1～5 V 输出(安全区)
|
|
|
通道2输出类型
|
/I
|
通道2：4～20mA输出(危险区)
|
|
|
/V
|
通道2：1～5 V 输出(危险区)
|
||
|
规格参数
|
说 明
|
|
通道数
|
2
|
|
防爆标记
|
[Exia]ⅡC
|
|
适应场所
|
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。
|
|
供电电压
|
20～35VDC
|
|
功耗
|
≤3.1W（24V供电，20mA输出时）
|
|
危险区信号
|
通道1
输入信号：4～20mADC
配电：
电流为20mA时，配电电压≥16V
配电回路开路时，配电电压≤26V
正常工作电流≤25mA
通道2
输出电流：4～20mADC
负载电阻：0～680Ω
输出电压：1～5VDC
输出阻抗：<10Ω
输出负载：≥10KΩ
|
|
安全区信号
|
通道1
输出电流：4～20mADC
负载电阻：0～680Ω
输出电压：1～5VDC
输出阻抗：<10Ω
输出负载：≥10KΩ
通道2
输入信号：4～20mADC |
|
电源保护
|
电源反向保护
|
|
输出精度
|
0.2%F.S
|
|
温度漂移
|
0.01%F.S/℃
|
|
仪表结构
|
尼龙塑壳结构
|
|
重量
|
约150g
|
|
适用现场设备
|
通道1：二线制、三线制变送器、电流源信号
通道2：二线制阀门定位器、电气转换器等
|
