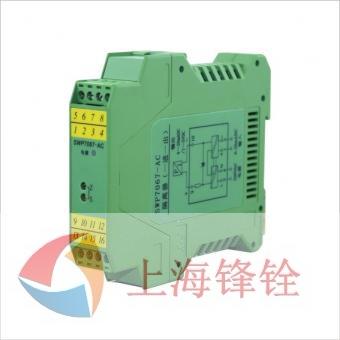

SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离，有效解决工业自动化控制系统现场干扰问题，保证系统的稳定和可靠运行。它是通用型产品，基本覆盖系统中各种信号隔离、转换等功能要求。
|
规格参数
|
说 明
|
|
电源
|
AC85V～265V
|
|
电源功耗
|
（20mA输出时）：
≤1.5W（SWP7067-AC、SWP7068-AC）
≤2.8W（SWP7037-AC、SWP7168-AC）
≤3.0W（SWP7038-AC、SWP7069-AC）
|
|
现场信号
|
输出电流：4～20mA
负载电阻：≤680Ω
输出电压：1～5VDC
输出阻抗：<10Ω
输出负载：≥10KΩ
|
|
控制室信号
|
输入电流：4～20mA 或 输入电压：1～5VDC
|
|
电源保护
|
电源反向保护
|
|
输出精度
|
0.2%F.S
|
|
温度漂移
|
0.01%F.S/10℃
|
|
仪表结构
|
尼龙塑壳结构
|
|
适用现场设备
|
二线制阀门定位器、电气转换器等
|
|
型号规格
|
附加码
|
说 明
|
||
|
SWP7067-AC
|
/□
|
|
一进一出
|
4～20mA输入
|
|
SWP7037-AC
|
/□
|
/□
|
一进二出
|
|
|
SWP7038-AC
|
/□
|
/□
|
二进二出
|
|
|
SWP7068-AC
|
/□
|
|
一进一出
|
1～5 V输入
|
|
SWP7168-AC
|
/□
|
/□
|
一进二出
|
|
|
SWP7069-AC
|
/□
|
/□
|
二进二出
|
|
|
通道1输出类型
|
/I
|
|
通道1：4～20mA输出
|
|
|
/V
|
|
通道1：1～5 V 输出
|
||
|
通道2输出类型
|
/I
|
通道2：4～20mA输出
|
||
|
/V
|
通道2：1～5 V 输出
|
|||
