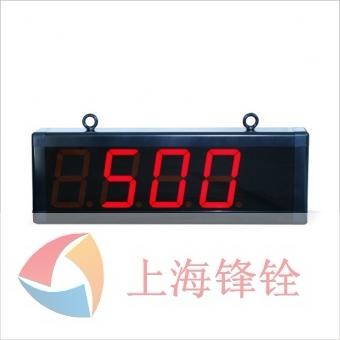

SWP-B12系列马赛克模拟显示器，适用于各种大型马赛克模拟屏的数码显示，可对温度、压力、液位、速度等测量信号进行数字量显示控制。安装方便，维护简单，与控制开关、转换开关、起动按钮、控制按钮、端子排、光字牌等配接，可组成模拟显示系统屏。可广泛应用于电力、交通、煤炭、自来水、污水处理等领域，作为集中控制室、调度室、生产现场的监控、操作、模拟显示或调度管理之用。
一. 主要特点 ●卓越的性能 ●可靠、稳定性好 ●最优性能价格比 ●强EMC抗干扰性 ●全新的结构 ●高强度、精致外观 ●模块化设计模式 ●SMT生产工艺 ●友好的界面 ●操作简单方便 ●全可切信号输入 ●多种输出方式选择二. 技术规格输入信号 模拟量 热 电 偶：标准热电偶──B、S、K、.E、J、T、WRe等电 阻：标准热电阻──Pt100.1、Pt100、Cu50、远传压力电阻等电 流：0～10mA、4～20mA、0～20mA等──输入阻抗≤250电 压：0～5V、1～5V等──输入阻抗≥250k测量范围 -1999 ～ 9999 字测量精度 0.2％FS ±1字分 辨 率 1、0.1、0.01或0.001字温度补偿 -10 ～ 60 ℃ 显示方式 -1999 ～ 9999 测量值显示 LED工作状态显示控制方式 位式ON / OFF 带回差输出信号 模拟量输出 DC 0～10mA(负载能力≤750) DC 4～20mA(负载能力≤500) DC 0～5V (输出能力≤250) DC 1～5V (输出能力≤250) 通讯输出 接口方式──标准串行双向通信接口：RS -485 , RS-232C , RS-422等波 特 率──300～9600bps 内部自由设定 3 馈电输出 DC 24 V , 负载能力≤30 mA 参数设定 ·面板轻触式按键数字设定 ·参数设定值密码锁定 ·参数设定值断电后永久保存联机通讯 通讯接口为二线制、三线制或四线制（如RS-485、RS-232C、RS-422等），波特率300～9600bps 使用环境 环境温度 0～50℃ 相对湿度 ≤85%RH 供电电压 常 规 型 ·DC 9～18V电源供电功 耗 ·≤0.5W 结 构 标准卡入式重 量 ·120 G
