一概述

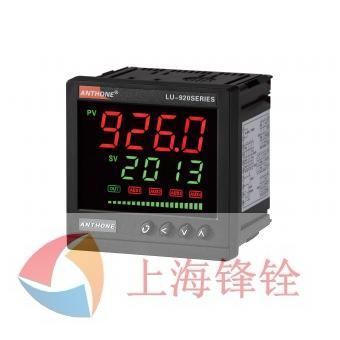

LU-962M 记忆型程序调节仪是一种采用全新设计理念的高性能、高可靠性智能型工业调节仪表。专为轻工机械、烘箱、试验设备、制冷/制热设备等温度、流量、压力、液位等调节控制而设计。广泛应用于化工、陶瓷、冶金、石化、热处理等行业。
主要特点：
采用先进的ARM 处理器，处理速度快，接口部件简单，可靠性稳定性强。
包含了各种常用分度号的热电偶、热电阻、标准电压、标准电流等信号，快速准确的非线性校正算法，保证了数字化采样的精度。
多种控制方式自由选择，其中智能调节控制采用模糊理论和传统PID 控制相结合的控制方式进行控制，使控制过程具有响应快、超调小、稳态精度高的优点，特别对那些常规PID 难以控制的大纯滞后对象有明显的控制效果。控制算法中具备自整定功能。
控制给定值方式丰富，具有多种事件切换程序状态方式。
可设定255 段程序控制曲线，可对各段控制进行独立输出限幅，具有跳转功能,通过跳转功能可把若干条程序升温曲线连成一条，也可通过跳转功能执行周期性的循环程序升温曲线控制。具有暂停(HoLd)、停止（Stop）功能。
独有的控制过程记忆功能，可设置1024 点的控制过程记忆数据，记忆模式包括PV、PV+MV 记忆两种。记忆间隔1~60 秒可调。用户可通过一键操作快速浏览，记忆数据根据浏览时间要求自动刷新。此功能可快速分析控制效果，便于控制维护。
丰富的报警输出，4 组报警寄存器自由组合，自由定义到任意物理输出接口。同时可选择设置为事件输出，并具有事件输出延时恢复指令。可实现辅助第二路采样，配合报警源、变送源参数设置，实现差值运算报警或差值运算变送功能。
双排4 位数码管，及20 线光柱输出百分比显示，人机交互操作，简单易用。
即插即用模块化结构，丰富的输出规格，适用于各种应用需要。
采用标准MODBUS 通讯协议，通用性强，可靠性高。
抗干扰性能强，通过工业三级电磁兼容测试要求。
二主要技术指标
* 输入规格及量程范围：
热电偶：S（-50~1768）、R（-50~1768）、B（250~1820）、K（-200~1372）、N（-200~1300）、E
（-200~1000）、J（-200~1200）、T（-200~400）
热电阻：PT100（-200~800）、Cu50（-50~150）、Cu100（-50~150）、
标准毫伏信号：自定义0~100mV
标准电阻信号：自定义0~500 欧姆
标准电压信号：0~10V、0~5V、1~5V、自定义0~10V
标准电流信号：4~20mA、0~10mA、自定义0~20mA
* 测量精度：0.2 级（±0.2%FS±1 个字）
* 冷端补偿：±1℃
* 采样分辨率：1℃或0.1℃
* 采样周期：0.5 秒
* 断偶断阻超量程检测，显示Sb
* 控制方式：位式控制、手动控制、带自整定功能的PID 人工智能调节
* 输出方式：Scr 可控硅移相触发输出
SSr 固态继电器触发输出（15VDC/30mA）、可控硅过零触发输出
rELA 继电器触点常开输出（250VAC/3A）
i010 0~10mA 电流输出（负载能力<1000 欧姆）
i420 4~20mA 电流输出（负载能力<500 欧姆）
FrEE 0~20mA 自定义电流，范围软件寄存器设定
FrSS 限幅固态继电器、可控硅过零触发，限幅阀值软件寄存器设定
FrrL 限幅继电器，限幅阀值软件寄存器设定
Scr3 三相可控硅软件移相触发输出
PnJ 正反转继电器位置调节输出
* 报警功能：4 组报警寄存器，自由对应到各输出位置
10 种报警方式选择（单边回差上限报警、单边回差下限报警、双边回差的上限报警、双边
回差的下限报警、正偏差报警、负偏差报警、正负偏差外报警、正负偏
差内报警、故障报警、事件输出报警）
* 电源电压：85~265VAC
* 整机功耗：小于4W
* 使用环境：温度-10~+60℃，湿度0~80RH%
三输出接口模块
D1 开关量信号干接点隔离输入模块
G1 固态继电器驱动电压输出模块（DC15V/30mA）
I5 光电隔离的模拟量电流输出模块
U5 光电隔离的模拟量电压输出模块
J5 继电器触点输出模块（250VAC/3A，常开）
J6 继电器触点输出模块（250VAC/0.8A，常开）
J7 双继电器触点输出模块（250VAC/0.8A，常开）
J8 继电器触点输出模块（250VAC/3A，常开+常闭）
J9 继电器触点输出模块（250VAC/0.8A，常开+常闭）
S2 光电隔离RS232 通讯模块
