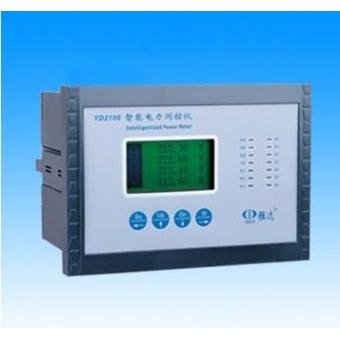

一、产品功能及特点
² 测量3I、3V、3U、3PF、F、3P、∑P、3Q、∑Q、3S、∑S、±∑、Wh、±∑Qh及零线电流(IO)等34个参数
² V、I、F测量准确度≤0.2%,其他参数≤0.5%
² 波特率:300/600/1200/2400/4800/9600/19200
² 采用DSP技术,精度更高,响应更快、功能更强
² 点阵LCD显示,中英文可切换界面
² 具有1~19谐波分析功能,
² 6路遥信、3路遥控和DC0~±10V直流电压信号输入
二、主要技术指标
引用标准 |
GB/T13850-1998 IEC688:1992 DL/T721-2000 IEC61000-4 |
||
显示单位 |
V/kV/MV/, A/kA,W/ kW/MW/GW,Hz, var/kvar/Mvar, VA/kVA/MVA/GVA,Wh/kWh/MWh/ varh/kvarh/Mvarh |
||
准 确 度 |
电压、电流、功率 |
<0.2%RD |
|
电能、相电压 |
<0.5%RD |
||
频 率 |
≤0.1%RD |
||
输 入 |
量 程 |
电 压 |
5~120V/600V(最大600V) |
电 流 |
0~1A/5A(最大6A) |
||
吸收功耗 |
每路电压 |
<0.4VA(347V)/0.2VA(150V) |
|
每路电流 |
<0.1VA(5A) |
||
过载能力 |
电 压 |
750V连续/1000V 10秒/1200V 3秒 |
|
电 流 |
2倍额定连续/10倍额定10秒 |
||
测量系统接线方式 |
三相四线/三相三线/一相二线或一相三线等 |
||
开关量输入 |
开关量输入 (遥信) |
六路空接点输入、响应时间50ms 三路继电器输出、常开/常闭双触点输出 |
|
开关量输出 (遥控/自控) |
触点负载能力:5A长期通电、出口延时和返回时间可设定 通讯方式遥控输出或按设定条件自动出口 |
||
可编程设定 |
编程模式 |
(口令) |
|
测量系统选择 |
三相四线/三相三线/一相二线/一相三线等 |
||
CT,PT变比 |
1~59999 |
||
显示内容 |
换页时间/画面选择 |
||
开关量输出(遥控) |
(过流、过压、欠压、断相、过功率、欠功率、欠频等)定值、延时时间和返回时间 |
||
通 讯 |
波特率:300/600/1200/2400/4800/9600/19200 |
||
校 验 位 |
奇/偶/无校验位 |
||
地 址 |
1~255 |
||
时 间 |
年、月、日、时、分、秒、星期 |
||
电能累加复位 |
(口令) |
||
通 讯 |
串 行 口 |
RS485(标准)/RS232(可选) |
|
通讯规约 |
MODBUS-RTU |
||
绝缘强度 |
对 象 |
在输入/输出/电源之间 |
|
试验方法 |
AC2kV 1分钟 漏电流2mA |
||
电磁兼容 |
浪 涌 |
电源:4kV(1.2×50μs) I/O线:2kV |
|
快速瞬变脉冲串 |
电源:4kV,2.5kHz I/O线:2kV, 5kHz |
||
静电放电 |
接触放电:6kV 气隙放电:8kV |
||
射频电磁场 |
10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机) |
||
工作条件 |
温 度 |
-10~50℃ |
|
湿 度 |
20~95%(无凝露) |
||
工作电源 |
电源电压 |
AC85~265V 50/60Hz DC85~330V(标准) AC30~60V 50/60Hz DC18~90V(可选) |
|
整机功耗 |
<4W |
||
外形尺寸 |
外形尺寸 |
201mm×140mm×115mm |
|
安装开孔尺寸 |
176mm×126mm |
