一、产品功能及特点
· 测量3I、3V、3U、F、PF、P、Q、S、±∑Wh、±∑Qh等33个参数

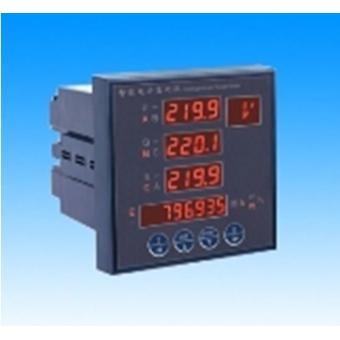

· LED显示，同时显示4个参数
· 可选配一路电流或电压DC4～20mA输出
· 操作简单，适合工作环境比较恶劣，特别是温度较低（或较高）的环境中使用
二、技术指标
|
引用标准 |
GB/T13850-1998 IEC688:1992 DL/T721-2000 IEC61000-4 |
||
|
显示单位 |
V/kV, A/kA,W/ kW/MW,Hz, var/kvar/Mvar, VA/kVA/MVA/GVA,Wh/kWh/MWh/ varh/kvarh/Mvarh |
||
|
准 确 度 |
相电压、电流、功率 |
＜0.5%RD |
|
|
电能、线电压 |
＜0.5%RD |
||
|
频 率 |
≤0.1%RD |
||
|
输 入 |
量 程 |
电 压 |
5～120V/600V(最大600V) |
|
电 流 |
0～1A/5A(最大6A) |
||
|
吸收功耗 |
每路电压 |
＜0.4VA(347V)/0.2VA(150V) |
|
|
每路电流 |
＜0.1VA(5A) |
||
|
过载能力 |
电 压 |
750V连续/1000V 10秒/1200V 3秒 |
|
|
电 流 |
2倍额定连续/10倍额定10秒 |
||
|
测量系统接线方式 |
三相四线/三相三线/一相二线或一相三线等 |
||
|
可编程设定 |
编程模式 |
(口令) |
|
|
测量系统选择 |
三相四线/三相三线/一相二线/一相三线等 |
||
|
CT，PT变比 |
1～10000 |
||
|
显示内容 |
换页时间/画面选择 |
||
|
通 讯 |
波特率：1200/2400/4800/9600/19200 |
||
|
校 验 位 |
奇／偶／无校验位 |
||
|
地 址 |
1～255 |
||
|
电能累加复位 |
(口令) |
||
|
串 行 口 |
RS485(标准)／RS232(可选) |
||
|
通 讯 |
通讯规约 |
MODBUS－RTU |
|
|
对 象 |
在输入/输出/电源之间 |
||
|
绝缘强度 |
试验方法 |
AC2kV 1分钟 漏电流2mA |
|
|
浪 涌 |
电源：4kV(1.2×50μs) I/O线：2kV |
||
|
电磁兼容 |
快速瞬变脉冲串 |
电源：4kV,2.5kHz I/O线：2kV, 5kHz |
|
|
静电放电 |
接触放电：6kV 气隙放电：8kV |
||
|
射频电磁场 |
10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机) |
||
|
工作条件 |
温 度 |
-25～55℃ |
|
|
湿 度 |
20～95％（无凝露） |
||
|
电源电压 |
AC85～265V 50/60Hz DC85～330V(标准) |
||
|
工作电源 |
整机功耗 |
＜4W |
|
|
外形尺寸 |
外形尺寸 |
120mm×120mm×139mm |
|
|
安装开孔尺寸 |
92mm×92mm |
||
