XMLR001G0T26压力传感器商品描述：
电子压力传感器
OsiSenseXM
带4位数字显示压力传感器，XMLR
紧促型塑料外壳，不绣钢316L流体连接
模拟量和固态输出
简简介
电子压力传感器XMLR可用于液压油、淡水、空气和冷冻流体的压力控制，压力范围从-1bar到
600bar。
不同型号的XMLR压力传感器具有不同输出，可以满足多种高要求的输出：
p一个模拟输出：4...20mA或0...10V
p一个模拟输出和一个固态输出，PNP或NPN
p两个固态输出，PNP或NPN
p一个模拟输出(4...20mA)和两个固态输出，PNP或NPN
特性
XMLR压力传感器为玻璃纤维增强聚丙烯酰胺外壳及不锈钢316L流体接口，具有非常优异的机械
性能、抗腐蚀能力以及P65/IP67的防护等级。产品的额定电源电压为直流24V，工作电压可在直
流17V-33V。
XMLR特别适合应用于以下机器设备：
p压铸机及热成型机
p注塑机
p气动系统以及装配机械
p液压提升和搬运设备
p泵和淡水处理设备
紧促
不同型号的XMLR压力传感器，其高度只有88mm至100mm
安装简化
OsiSenseXMLR压力传感器本体可以300o旋转，客户可以基于所连接的管道来定位产品的正面朝
向。另外，反转显示功能使得产品即使反向安装(流体连接口在上)，也能正常读取压力显示值。

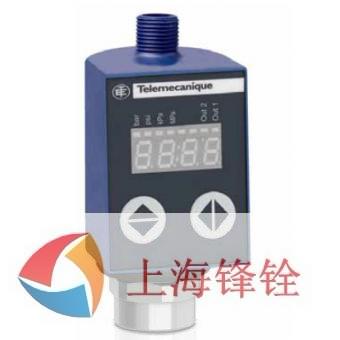

描述
1 M12公头，4或5针，取决于型号
2 4位数显，7段显示，当输出激活后，LED指示压力单位以及输出状态
3 导航键，用于配置菜单，符合VDMA24574
4 流体接口：G1/4内螺纹、1/4”-18NPT内螺纹或7/16-20UNF内螺纹，取决于型号
功能
配置功能
显示：
p压力测量单位(bar,psi,kPa或MPa)
p显示刷新时间：快速(50ms)，正常(200ms)，慢速(600ms)
p180o反转显示功能
p显示功能禁止：节电模式
模拟量输出(4...20mA或0...10V)：
p在标称压力±5%的范围内偏移补偿
p在75%至125%的标称压力范围内可调整模拟量输出端点
每一固态输出：
pNO或NC可选
p开关输出模式选择：滞后模式或窗口模式
p脱扣或复位时间延迟(0到50s可调，步进1s)
参数锁定/解锁：
p内部参数可以被锁定,以防止意外重置。锁定后,所有的内部参数设置被禁用
快速诊断功能
p每次上电后,数码显示段发光,可以诊断传感器的工作状态
p诊断功能能够检查传感器的正确操作。
p可以记录压力测量的最小和最大值以及连续显示压力值。
电子压力传感器
OsiSenseXM
带4位数字显示压力传感器，XMLR
紧促型塑料外壳，不绣钢316L流体连接
模拟量和固态输出
特性
一般特性
符合标准e，ROHS
产品认证cULus，NSF61
额定电压V c24，带极性反接保护
电压范围(包括脉动) V c17...33，带过电压保护
空载电流损耗mA ≤50
模拟量输出取决于型号：4-20mA/0-10V或无模拟量输出
固态输出类型取决于型号：PNP或NPN，NO/NC可选择或不带固态输出
开关容量mA ≤250，带过载和短路保护
电压降V ≤2
延时开关/复位点0-50s可调，步长1s
状态指示前面板每一固态输出一个黄色LED灯
输出响应时间ms 固态输出：≤5；模拟量输出：≤4
环境温度工作oC -20...+80
存储oC -40...+80
可控流体类型液压油、空气、淡水、冷冻流体
温度oC -20...+80
接触液体部件流体进入不锈钢AISI316L
压力单元-1...40bar：陶瓷AL2O2+氟橡胶；100...600bar：不锈钢
外部密封G1/4：氟橡胶；1/4''-18NPT和7/16-20UNF：无外部密封
工作位置所有位置
防护等级IP65，IP67符合EN/IEC60529
机械冲击阻抗IK04符合EN50102
振动阻抗gn 20，振幅±1mm(f=10-2000Hz)符合EN/IEC60068-2-6
冲击阻抗gn 50，半正弦波，持续11ms符合EN/IEC60068-2-27
额定脉冲耐受电压kV Uimp=0.5
抗电磁兼容性静电放电8kV空气中，4kV接触，符合EN/IEC61000-4-2
辐射电磁场10V/m从80到2000MHz，符合EN/IEC61000-4-3
快速瞬变±2kV符合EN/IEC61000-4-4
电涌±1kV符合EN/IEC61000-4-5
无线电频率场引起的传导干扰10V，从0.15到80MHz，符合EN/IEC61000-4-6
整体精度包括线性度、迟滞、重复精度及
温漂
% ≤1%的测量范围
显示精度% ≤1％的测量范围
分辨率% ≤0.1％的测量范围
反应时间ms 3点可调：-慢速(600ms)，-中速(200ms)，-快速(50ms)
压力单元Bar，psi，kPa和MPa
延时首次动作ms ≤300
寿命>1千万次操作循环
流体连接G1/4内螺纹DIN3852-Y，1/4''-18NPT内螺纹，SAE7/16''-20UNF内螺纹
电气连接M124针或5针取决于型号
