技术指标
|
规 格
|
说 明
|
|||
|
输
入
|
模
拟
量
|
热电偶
|
B、S、K、E、T、J、W
|
|
|
RTD
|
PT100、CU50
|
|||
|
电压
|
DC 0-5V， DC 1-5V， DC 0-100mV， DC 0-20mV
|
|||
|
电流
|
DC 0-10mA，DC 4-20mA
|
|||
|
脉冲量
|
矩形/正弦/三角 幅度≥ 4V 频率 0 — 15KHz
|
|||
|
输
出
|
模
拟
量
|
电流
|
0 — 10mA (负载≤750 Ω) 4 — 20mA (负载≤500 Ω)
|
|
|
电压
|
0 — 5V (负载≥250 kΩ) 1 — 5V (负载≥250 kΩ)
|
|||
|
开
关
量
|
SSR
|
6 – 9V/0.05A
|
||
|
SCR
|
400V/0.5A
|
|||
|
继电器
|
AC 220V/3A或DC 24V/5A (阻性负载)
|
|||
|
馈 电
|
DC 24V / 60mA(最多三路)
|
|||
|
通
讯
|
波特率
|
1200 — 115200pbs
|
||
|
接口
|
RS232，RS485(共两路可同时选择)，带全隔离高速磁耦
|
|||
|
协议
|
MODBUS-RTU， SR-BUS(SWP仪表通讯协议)
|
|||
|
精 度
|
0.5 %FS±1字 或 0.2%FS±1字
|
|||
|
小信号切除
|
0 — 25.5%FS
|
|||
|
测量范围
|
-1999 — 99999字
|
|||
|
采样周期
|
0.25秒
|
|||
|
记录间隔
|
1秒 — 4分钟之间以秒为单位共240档可供选择
|
|||
|
参数设定
|
全中文菜单提示，通过按键或上位机通讯口设定
|
|||
|
控制方式
|
可选择带回差的ON/OFF继电器触点输出(AC220V/3A)
|
|||
|
打印功能
|
可外接面板式、台式带串口输出的40字符/行的宽行微型打印机(如TPμP-A40)，打印历史数据、曲线或实时数据。
|
|||
|
显示方式
|
5.6寸LED背光大屏幕真彩液晶(320×234点阵)图形显示由汉字、西文、趋势曲线、光柱等组成显示内容。
|
|||
|
报警功能
|
每个通道最多可以设定4个报警点，每个报警点可选择上限、下限、变化率上限、变化率下限、差值下限和差值上限报警，可设置报警输出延时时间、报警回差、继电器触点输出(最多36个继电器可用）、蜂鸣器输出，还可设置外接报警音响触点和报警屏自动切换功能，仪表保存最新的2000条报警信息。
|
|||
|
保护方式
|
设定参数永久保存，记录数据断电保存，内置看门狗电路，掉电时数据预先保存
|
|||
|
语 言
|
中文(简、繁体)、英文，内置GB2312二级汉字库，包含6500个汉字
|
|||
|
使用
环境
|
环境温度
|
-15 ℃— 60 ℃
|
||
|
相对湿度
|
≤ 85%RH 、避免强腐蚀性气体
|
|||
|
电源电压
|
AC 90 — 265V (50 — 60Hz)
|
|||
|
安 装
|
仪表尺寸
|
144×144×180 mm
|
||
|
开孔尺寸
|
138+1×138+1 mm
|
|||
|
安装方式
|
卡条式固定架
|
|||
|
功 耗
|
≤ 20W
|
|||
|
重 量
|
约3000 g
|
|||
型谱表
|
型 号
|
规格代码
|
附加规格代码
|
说 明
|
||
|
SWP-ASR1
|
□□ -□ -□
|
/□□□
|
|
||
|
采集通道数
|
01～12
|
|
可选01 ~12通道 *1
|
||
|
存储器容量
（MB）
|
-1
|
|
32（标配）
|
||
|
-2
|
|
64
|
|||
|
-3
|
|
128
|
|||
|
显示语言
|
-0
|
|
简体中文（标配）
|
||
|
-1
|
|
英文
|
|||
|
-2
|
|
繁体中文
|
|||
|
-3
|
|
多语言版（可在简、繁、英之间切换）
|
|||
|
附加规格
|
/C2
|
RS-232接口 *2 *3 *4 *6
|
|||
|
/C3
|
RS-485接口 *2 *4 *6
|
||||
|
/P（1-3）
|
DC 24V馈电
|
||||
|
/AO（1-4）
|
模拟量输出路数 *5
|
||||
|
/F（1-4）
|
频率输入路数 *5
|
||||
|
/J（1-12）
|
（常开触点）继电器数
|
||||
|
/JB（1-8）
|
（常开、常闭触点）继电器数
|
||||
|
<

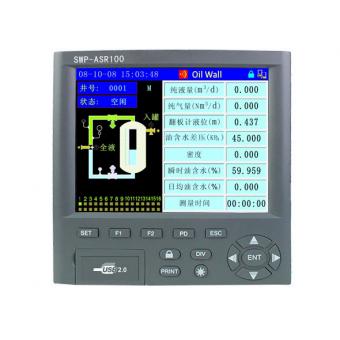

SWP-ASR（定制型）无纸记录仪相关下载报价单服务承诺:
