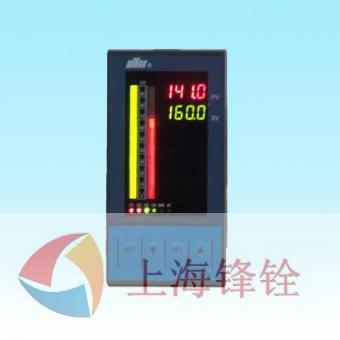

东辉仪表DY2000自整定PID调节数字/光柱显示仪表
一、主要特点:
1. 快捷方式设定目标值。 2. 自动/手动无扰切换。 3. 传感器断线时自动输出安全阀位值。
4. 具有多种调节输出方式。 5. PID参数自整定或人工整定,参数范围宽。
二、DY2000自整定PID调节数字/光柱显示仪表型谱
* (48×48×100)mm (72×72×100)mm规格,订货时请向厂家咨询。
型 谱
说 明
DY
大延牌智能型仪表
2
SMT+开关电源(AC:85V~265V 50/60Hz)
1
宽×高×深:(160×80×115) mm
2
(80×160×115) mm
4
(48×48×100) mm *
6
(96×48×112) mm
7
(72×72×100) mm *
8
(48×96×112) mm
9
(96×96×112) mm
A
自整定PID调节
GA
自整定PID调节+双光柱 *
V
调节器(1~5)V标准电压输出(O4)
I
调节器(4~20)mA标准电流输出(O4)
S
调节可控硅过零控制输出(O4)
W
调节PWM调宽电压输出(DC20V、20mA)(O4)
R
调节PWM调宽继电器输出(O4)
0
无输出
1
报警(O2)+报警(O3)
2
(4~20)mA变送输出(O1)+报警(O2)+报警(O3)
3
(1~5)V变送输出(O1)+报警(O2)+报警(O3)
4
通讯(O1)+报警(O2)+报警(O3)
5
通讯(O1)+(4~20)mA变送输出(O2)+报警(O3)
6
通讯(O1)+(1~5)V变送输出(O2)+报警(O3)
9
用户特殊要求的输出
0
输入信号类型由用户自由选择,出厂时设定在(1~5)V
1
适配K、B、J、E、T、S、R热电偶
2
适配Pt100、Cu50热电阻
3
适配霍尔变送器mV,量程自由设定
4
适配远传压力表(30~350)Ω,量程自由设定
6
适配(4~20)mA输入,量程自由设定
8
适配(1~5)V输入,量程自由设定
9
用户特殊要求的分度号
缺省为220VAC供电
D
24VDC供电
缺省为无附加24VDC馈电电源输出
P
附加24VDC馈电电源输出
缺省为不带串行通讯接口
2
RS232串行通讯接口
4
RS485串行通讯接口(带隔离)
M
Modbus协议
* 报警(O2),报警(O3)用户可自行组态为上限报警或下限报警。
* 双光柱的仪表仅有两种外型尺寸:(160×80×115)mm (80×160×115)mm
* 特殊要求请与厂家联系
