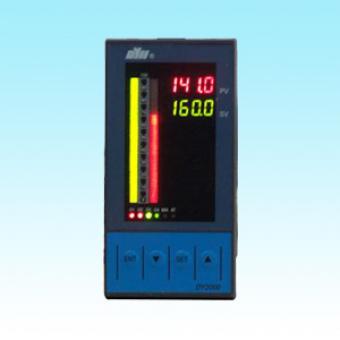

东辉仪表DY2000智能Q型操作器
一、主要特点
本系列操作器作为PID调节器的配套产品，主要用于系统投运或特殊情况下的手动调节。该产品亦可以在主机发生故障或维修时，作为后备仪表进行调节操作，大大提高了系统的可靠性。
1. 采用微机非线性处理技术，在整个量程范围内不存在非线性误差。
2. 仪表可同时接受故障信号输入和PID调节信号输入，增加了灵活性和可靠性。
3. 把预置型操作器和跟踪型操作器合二为一，方便用户。
4. 故障自动切换，主机故障或系统故障信号输入时接受其故障信号，自动实现输出状态从自动到手动的切换。故障解除 后，仪表自动恢复自动状态。
5. 操作器输出手动/自动工作状态信号，供系统识别本仪表的工作状态。
6. 故障信号输入制式可选择开关量或电平量。
7. 具有断电记忆功能，自动记忆所有设定值。
8. 可作为后备操作器使用。
9. 采用国际通用卡入式结构，使仪表安装、维修、更换简单方便，装拆仅需几秒钟。
10. 为适应电压波动的情况，仪表使用开关电源供电，具有极大的电压适应性和极强的电源抗干扰性能。
11. 采用直观的菜单式文字界面，显示信息量大，操作方便。
12. 采用高亮度数字显示系统，可同时显示输出百分比值和测量值，测量值显示范围可达-1999～9999字。
二、DY2000智能Q型操作器接线图
三、DY2000智能Q型操作器系列型谱
| 型谱 |
说明 |
|||||||||||||
| DY |
大延牌智能型仪表 |
|||||||||||||
| 2 |
SMT+开关电源(AC85V-265V,50/60Hz) |
|||||||||||||
| 1 |
宽×高×深：(160×80×115) mm |
|||||||||||||
| 2 |
(80×160×115) mm |
|||||||||||||
| 4 |
(48×48×100) mm ＊ |
|||||||||||||
| 6 |
(96×48×112) mm |
|||||||||||||
| 7 |
(72×72×100) mm ＊ |
|||||||||||||
| 8 |
(48×96×112) mm |
|||||||||||||
| 9 |
(96×96×112) mm |
|||||||||||||
| Q |
Q型操作器 |
|||||||||||||
| GQ |
Q型操作器+双光柱 ＊ |
|||||||||||||
| 6 |
（4～20）mA调节信号输入 |
|||||||||||||
| 8 |
（1～5）V调节信号输入 |
|||||||||||||
| 0 |
测量输入类型由用户自由选择，出厂时设定在（4～20）mA |
|||||||||||||
| 1 |
测量输入K、B、J、E、T、R 热电偶 |
|||||||||||||
| 2 |
测量输入Pt100、Cu50热电阻 |
|||||||||||||
| 3 |
测量输入霍尔变送器mV，量程自由设定 |
|||||||||||||
| 4 |
测量输入远传压力表（30～350）Ω，量程自由设定 |
|||||||||||||
| 6 |
测量输入（4～20）mA输入，量程自由设定 |
|||||||||||||
| 8 |
测量输入（1～5）V输入，量程自由设定 |
|||||||||||||
| 9 |
用户特殊要求的分度号 |
|||||||||||||
| 6 |
（4～20）mA操作电流输出 |
|||||||||||||
| 8 |
（1～5）V操作电压输出 |
|||||||||||||
|
|
0 |
无测量信号变送输出 |
||||||||||||
| 6 |
（4～20）mA测量信号变送输出 |
|||||||||||||
| 8 |
（1～5）V测量信号变送输出 |
|||||||||||||
| R |
触点式故障信号输入 |
|||||||||||||
| V |
电平式故障信号输入(订货时请注明电压范围) |
|||||||||||||
| A |
触点式状态信号输出 |
|||||||||||||
| B |
电平式状态信号输出 |
|||||||||||||
| |
缺省为220VAC供电 |
|||||||||||||
| D |
24VDC供电 |
|||||||||||||
| 缺省为无附加24VDC馈电电源输出 |
||||||||||||||
| P |
附加24VDC馈电电源输出 |
|||||||||||||
| 缺省为不带串行通讯接口 |
||||||||||||||
| 2 |
RS232串行通讯接口 |
|||||||||||||
| 4 |
RS485串行通讯接口（带隔离） |
|||||||||||||
| M |
Modbus协议 |
|||||||||||||
