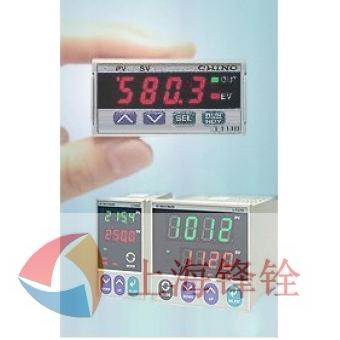

LT 450470系列为5位显示，具有最新开发的P1D算法及学习型的抑制过冲功能。此外也是一款具有丰富的控制功能的新型数字指示调节仪。适用于各种现场及简易计装、数量计装的控制。适合各种国际安全规格、通信功能采用了国际通用的MODBUS.
5位显示高精度设定：
测定值、设定值可进行5位显示、设定。因此适合精密控制，且价格与普通调节仪相当。
多量程输入：
有热电偶14种，热电阻两种，支流电压3种，支流电流1种，计20中电流输入。
新型的P1D算法
具有新开发的控制算法，实现了适合各种工况的控制。
新型的过冲抑制功能：
具备熟练的操作作业的技术窍门，使得启动或设定变更时实现更稳定的控制。
通信功能应用了MODBUS，使简易计装化容易实现。
通信接口有RS-232C，RS-442A,RS-485三种（选件），协议采用的是国际通用的MODBUS,可与具备MODBUS协议功能的程序显示器等直接通信，是系统的构筑变得容易。
外部按点输入与传送信号为标准配置
外部按点输入可对设定值进行远程/本机，其他外部切换。另，传送信号输入则使设定值，测定值等的传送变得方便（LT450开关伺服形控制输出型不配置传送信号）
具备便于控制的各种功能
形式内容显示功能、密码功能、键锁定功能。此外还有设定值的斜率功能、输出限幅、报警输出。PV启动，传感器补偿等各种功能。
超薄形面板
正面的厚度仅有7mm，装在盘内或装置内，外观显得极其流畅
符合国际安全规格
CE标法、UL、CSA等（UL、CSA申请中）
备有符合NEMA4X（与1P66相当）的防水规格（选件）
前面部分按1EC规格采用防水防尘构造，即使在有喷流水的现场也能放心使用。
机种一览
|
形式
|
规格
|
|
LT45010110-00A
|
带开关脉冲形外部输入传送信号
|
|
LT45020100-00A
|
带开关伺服形外部输入传送信号
|
|
LT45030110-00A
|
带电流输出形外部输入传送信号
|
|
LT45050110-00A
|
带SSR驱动脉冲形外部输入传送信号
|
|
LT45060110-00A
|
带电压输出形外部输入传送信号
|
|
LT450U0110-00A
|
带控制输出多路形外部输入传送信号
|
|
LT47010110-00A
|
带开关脉冲形外部输入传送信号
|
|
LT47020110-00A
|
带开关伺服形外部输入传送信号
|
|
LT47030110-00A
|
带开关电流输出形外部输入传送信号
|
|
LT47050110-00A
|
带SSR驱动脉冲形外部输入传送信号
|
|
LT47060110-00A
|
带电压输出形外部输入传送信号
|
|
LT470U0110-00A
|
带控制输出多路形外部输入传送信号
|
测定量程
|
输入种类
|
输入范围
|
|
热电偶
|
B
|
0.0~1820.0℃
|
|
R
|
0.0~1760.0℃
|
|
S
|
0.0~1820.0℃
|
|
N
|
0.0~1300.0℃
|
|
K
|
-200.0~1370.0℃
|
|
E
|
-200.0~700.0℃
|
|
J
|
-200.0~900.0℃
|
|
T
|
-200.0~400.0℃
|
|
U
|
-200.0~400.0℃
|
|
L
|
-200.0~900.0℃
|
|
WRe5-WRe26
|
0~2310℃
|
|
W-Wre26
|
0~2310℃
|
|
PtRh40-PtRh20
|
0.0~1880.0℃
|
|
PtRh40-PtRh20
|
0.0~1390.0℃
|
|
热电阻
|
Pt100
|
-200.0~850.0℃
|
|
JPt100
|
-200.0~649.0℃
|
|
直流电压
|
20mV
|
0~20mV（0.00~20.00）
|
|
5V
|
0~5V(0.000~5.000)
|
|
10V
|
0~5V
|
|
直流电流
|
20mA*
|
4~20mADC
(换算成1~5v电压值)
|
注）有*记号的要外接250Ω的受信电阻（另售）
规格
输入规格
|
输入信号
|
热电偶：B、R、S、N、K、E、J、T、U、L、 WRe5-WRe26、 W-Wre26、 PtRh40-PtRh20、 PtRh40-PtRh20
热电阻···Pt100、JPt100
直流电压···0~20mV、0~5V、0~5V
直流电流···4~20mADC（用另售的250Ω受信电阻和测定量程（1~5V）
|
|
额定精度
|
测定量程±0.1%±1dight(基准动作条件) PtRh40-PtRh20±0.3%±1dight
|
|
基准点补偿精度
|
±1.0℃（23℃±10℃）、±2.0℃（-10~50℃）
|
|
温度测定单位
|
℃
|
|
采样周期
|
约0.2秒
|
|
断偶
|
上限下限断偶（选择）装备
|
|
刻度
|
直流电压·电流输入为（-19999~20000）时，量程刻度任意设定
|
|
刻度小数点
|
0~4
|
调节规格
|
控制切换周期
|
约0.2秒
|
|
调节方式
|
开关脉冲形PID式
电流输出形PID式
SSR驱动脉冲形PID式
开关伺服形PID式
电压输出形PID式
控制输出多路形（开关脉冲形、电流输出形、SSR驱动脉冲形）PID式
*通过设定也可选择二位置控制数
|
|
自整定
|
可手动设定PID常数
|
|
PID值
|
4组切换可能与SV连动
P···0.1(0.0)~999.9%(0=2位置控制)
I···0~9999秒
D···1~9999秒
|
|
PID不灵敏区
|
0.0~9.9%(4组切换、SV连动)
|
|
抗积分饱和
|
上限···0.0~100.0%
下限···-100.0~0.0%
|
|
过冲抑制功能
|
ON/OFF设定可（4组切换、SV连动）
|
|
调节动作
|
带正逆动作切换
|
|
输出规格（开关脉冲）
|
输出信号···开关脉冲导通信号
|
|
接点容量
|
阻抗负载
|
100V AC 5A 240V AC 5A 30V DC 5A
|
|
感抗负载
|
100V AC 2.5A 240V AC 2.5A 30V DC 2.5A
|
|
脉冲周期···约1秒~180秒可变
|
|
输出规格（电波输出形）
|
输出信号···4~20mADC
负载阻抗···600Ω以下
|
|
输出规格（SSR驱脉冲输出形）
|
输出信号
|
开关脉冲电压信号ON时 12V DC±20%（负载电流20mA以下）OFF时0.8V DC以下
|
|
脉冲周期约１秒～180秒可变
|
|
输出规格(开关伺服形)
|
输出信号···开关伺服倒通信号
|
|
反馈电阻···100Ω~2.5Ω
|
|
接点容量
|
阻抗负载
|
100V AC 5A、240V AC 5A、30V DC 5A
|
|
感抗负载
|
100V AC 5A、240V AC 5A、30V DC 5A
|
|
最小负载
|
10mA DC 5V以上
|
|
输出规格（电压输出形）
|
输出信号···０～10V DC
输出阻抗···约10Ω
负载阻抗···50KΩ以上
|
| |
|
|
|
|
|
|
