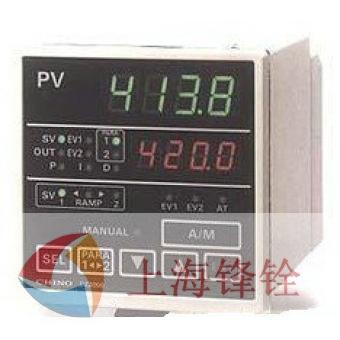

CHINO日本千野 DZ2000系列数字指示调节仪商品描述：

chino千野DZ2000步进形数字指示调节仪]

本调节仪带多量程输入，控制输出多种化，自整定功能，模糊功能，
重视操作性，控制性，使参数的设定操作成为简单。
前面的操作部分符合IEC规格（IEC529），其构造为防尘，防滴构造。
可有2组设定值，可分别设定PID常数，事件设定等各种参数。
利用2组调节设定值的保持时间与设定值切换变化时间的斜率设定
（上升或下降）可进行简单的程序控制。

机种一览

形式	控制输出
DZ2010	开关脉冲形PID式
DZ2020	开关伺服形PID式
DZ2030	电流输出形PID式
DZ2050	SSR驱动脉冲形PID式
DZ20U0	控制输出多种形（开关脉冲形。电流输出形。SSR驱动脉冲形）

通信接口、传送输出为选件
输入范围

输入信号		测定范围
热电偶	R	0～1760℃
	S	0～1760℃
	B	0～1820℃
	K	-200～1370℃、-200～500℃
	E	-200～700℃
	J	-200～900℃
	T	-200～400℃
	N	0～1300℃
	U	-200～400℃
	L	-200～900℃
直流电压		-20～20mV、-5～5V
直流电流		0～20mA
热电阻	Pt100	-200～660℃、-200～200℃
	JPt100	-200～649℃、-200～200℃
	旧Pt50	-200～649℃

*刻度设定范围-1999～9999、小数点位置可变

规格

输入信号	热电偶：B、R、S、K、E、J、T等直流电压：±20mV、±5V 直流电流：0～20mA 热电阻：Pt100、JPt100等
精度	测定量程的±0.3%±1个字（基准动作条件下）精度的例外规定
	热电偶输入	-200℃以上0℃未满	测定量程的±0.6%±1digit
	B热电偶	0℃以上400℃未满	测定量程的±0.5%
		400℃以上800℃未满	测定量程的±0.6%±1digit
	R热电偶	0℃以上200℃以下	测定量程的±0.6%±1digit
	S热电偶	0℃以上200℃以下	测定量程的±0.6%±1digit
基准动作条件	周围温度23℃±2℃、周围湿度55%±5%RH 电源电压100V AC±1%、50Hz·60Hz±1% 预热时间30分钟以上不受其它仪器动作的影响
温度测定单位	℃或°F（用内部开关切换）
采样周期	约0.2秒
断偶	热电偶、热电阻mV输入：标准装备上断偶断偶时：输出为0%及上限报警ON
测定输入平移（传感器补偿）	设定分辩率的-200～1000倍
刻度化	电压。电流输入时，量程/刻度任意设定（-1999～9999）
小数点位数	0～3
显示方式	7段LED4位2行个别LED显示引导项目9项个别LED显示状态7个（报警2点、AT 、自动/手动显示）
显示分辩率	温度输入：0.1℃(测定输入最大值不到1000℃) 1℃（测定输入最大值超过1000℃）电流电压。电流输入时：4位显示（小数点位置、刻度任意）
额定电源电压	100-240V AC 50/60Hz 自由，
允许电源电压	90-264V AC
使用温度范围	-10～50℃
使用湿度范围	20～90%RH（但不结露）
停电对策	锂电池可保持设定内容10年以上
允许信号源阻抗	热电偶·直流电压：100Ω以下热电阻：每线5Ω以下（3线的配线阻抗须相等）
测定电流（热电阻输入）	2mA±20%
功耗	最大15VA
前面	IEC529 IP65
重量	约600g

调节规格

控制切换周期	约0.2秒
调节方式	电流输出形PID式开关脉冲形PID式 SSR驱动脉冲形PID式控制输出多种形（电流输出形/开关脉冲形/SSR驱动脉冲形PID式）开关伺服形PID式（用拨段开关可选择2位置输出）
调节设定值	2组切换测定值范围内（-1999～9999）设定值限幅可以通过面板设定对执行中的设定值SV1/2
设定值斜率设定	可设定上升设定值及下降设定值2种斜率
设定值斜率单位	℃/分、℃/时（上升斜率/下降斜率通用1种）
设定值上升斜率	0～9999（0=非动作）
设定值下降斜率	0～9999（0=非动作）
PV超动功能	SV变更时、电源投入时、ON/OFF可切换
调节设定精度	指示值之间的相对误差 ±1个字
自整定	标准装备，也可手动设定PID常数
PID常数	SV连动、2组切换（斜率动作中设定值使用的是作为目标的与设定值通道号相应的PID值） P:0.1～999.9% I:0～9999秒 D:0～9999秒
ARW(抗积分饱和)	上限0.0～100.0% 下限-100.0～0.0%
模糊功能	标准装备带模糊功能，抑制超调
输出限幅	SV连动2组切换上限0.0～105.0% 下限-5.0～100.0%
输出变化量限幅	0.1～100.0%
输出不灵敏区	0.1～9.9%（2位置式控制时）
自动/手动输出	无扰动切换
手动设定范围	-5.0～105.0%（0.1%步进设定）
调节动作	带正·逆动作切换（拨段开关）

电流输出形PID式	输出信号：4～20mA DC（负载阻抗600Ω以下）
开关脉冲形PID式	输出信号：开关脉冲导通信号接点容量：阻抗负载100V AC2A、200V AC1A、24V DC 1A 　　感抗负载100V AC1A、200V AC0.5A、24V DC 0.5A 　　最小负载10mA、5V DC以上继电器的寿命：10万次以上开关脉冲周期：约1～120秒可变（1秒步进）接点保护元件：表内无（外接所需接点保护元件另购）
SSR驱动脉冲形PID式	输出信号：DC电压脉冲信号　　ON时12V DC±20%（最大20mA）　　OFF时：0.8V DC以下脉冲周期：约1～120秒可变（1秒步进）
开关伺服形PID式	输出信号：开关伺服导通信号接点容量：阻抗负载100V AC2A、200V AC1A、24V DC 1A 　　感抗负载100V AC1A、200V AC0.5A、24V DC 0.5A 　　最小负载10mA、5V DC以上继电器的寿命：10万次以上接点保护元件：表内无（外接所需接点保护元件另购）

报警规格

报警点数	2点（EV1、EV2）
报警方式	绝对值报警：上/下限、待机有/待机无偏差报警：上/下限、待机有/待机无输出值报警……上/下限、待机有/待机无断线报警（脉冲输出形带CT选件时） SV状态：（SV斜率中ON或者SV非斜率中ON。这种时候报警设定值无效）
报警设定值	报警输出（EV1、EV2）分别设定2组（PARA1、PARA2）SV连动可进行2组切换（PARA1、PARA2）
报警不灵敏区	从0到设定分辩率的1000倍。
报警输出	输出信号：继电器A接点输出（com共用）
接点容量	阻抗负载 100V AC2A、200V AC1A、24V DC 1A 感性负载 100V AC1A、200V AC0.5A、24V DC 0.5A 最小负载 10mA、5V DC以上
继电器的电气寿命	10万次以上
接点保护元件	表内无（外接所需保护元件、另购）

简易程序规格

程序功能	2组SV与斜率功能及保持时间组合，能实现简易的程序控制
程序段	4种中选出1种执行 1段台形/2段台形/3段台形/2段台形反复
保持时间1/2/3	1～999分（分别设定）
程序启动/返回	前面操作或外接点信号（选件）
程序启动/返回	自动切换到预置或定值控制
程序结束	自动切换到预置或定值控制
预设置范围	-5.0～105.0%
