将安全性整合进机器自动化,构建简单灵活的系统
EN ISO 13849-1(PLe/安全类别4)、IEC 61508(SIL3)认证
通过配备Safety over EtherCAT(FSoE)*,在相同EtherCAT上实现标准控制和安全控制的混合配备
安全CPU单元最多控制128台安全I/O单元
可通过Sysmac Studio(Ver.1.07以上)进行配置,构建安全电路
配备PLCopen®安全功能框图
符合IEC 61131-3(及JIS B 3503)
安全程序可通过设计和运用POU单位,实现资产标准化和高效再利用
* 开放式协议的Safety over EtherCAT(简称:FSoE;FailSafe over EtherCAT)对功能安全相关的通信层进行定义。
符合IEC 61508(SIL3)的要求,可在相同通信系统中进行安全信息和标准信息的通信,而不受通信速度和周期时间的限制。
认证机构 | 标准 |
---|---|
TÜV Line Land * | EN ISO 13849-1:2008+AC:2009 EN ISO 13849-2:2012 IEC 61508 parts 1-7:2010 EN 62061:2005 EN 61131-2:2007 EN ISO 13850:2008 EN 60204-1:2006+A1:2009+AC:2010 EN 61000-6-2:2005 EN 61000-6-4:2007 NFPA79:2012 ANSI RIA 15.06-1999 ANSI B11.19-2010 UL1998 IEC 61326-3-1:2008 |
UL | cULus:Listed(UL508)、ANSI/ISA 12.12.01 |
* 欧姆龙制FSoE设备之间连接时获取该认证。

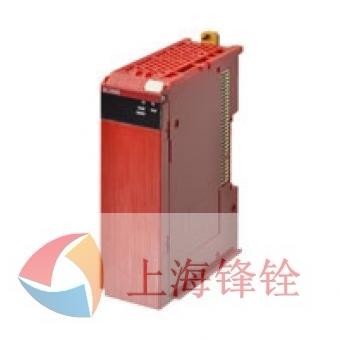

使用NX系列 安全控制单元,可构建满足下列条件的安全控制系统。
·IEC 61508、EN 62061(电气、电子、可编程电子安全相关系统的功能安全)的SIL(Safety Integrity Level:安全完整性等级)3的要求事项
·EN ISO 13849-1的PLe(Performance Level e)/ 安全类别4以下的要求事项
此外,NX系列 安全控制单元已注册符合C-Tick、及KC(韩国电波法)。
