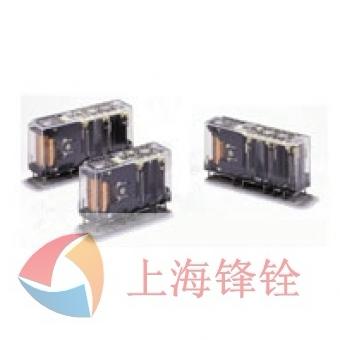

通过EN标准认证的小型纤细型安全继电器
带强制导向接点的继电器 （EN50205 Class A VDE认证）。
备有机械的CE标记（机械指令）。
用作联锁电路的一部分时，有助于避免设备出现危险状态。
备有4极、6极产品。
便于绘制PWB图形的端子配置。
输入输出间加强绝缘。 异极间也有一部分加强绝缘。
| 分类 | 保护结构 | 极数 | 接点结构 | 额定电压 | 型号 |
|---|---|---|---|---|---|
| 标准型 | 耐助焊接型 | 4极 | 3PST-NO, SPST-NC | 12 VDC 18 VDC 21 VDC 24 VDC 48 VDC |
G7SA-3A1B |
| DPST-NO, DPST-NC | G7SA-2A2B | ||||
| 6 极 | 5PST-NO, SPST-NC | G7SA-5A1B | |||
| 4PST-NO, DPST-NC | G7SA-4A2B | ||||
| 3PST-NO, 3PST-NC | G7SA-3A3B |
| 分类 | LED指示灯 | 极数 | 额定电压 | 型号 | |
|---|---|---|---|---|---|
| 导轨安装 | 导轨安装、螺钉安装共用 | 无 | 4极 | --- | P7SA-10F |
| 6极 | P7SA-14F | ||||
| 有 | 4极 | 24 VDC | P7SA-10F-ND | ||
| 6极 | P7SA-14F-ND | ||||
| 背面安装 | 印刷基板用端子 | 无 | 4极 | --- | P7SA-10P |
| 6极 | P7SA-14P | ||||
| 接触电阻 *1 | 100mΩ以下 | |
|---|---|---|
| 动作时间 *2 | 20ms以下 | |
| 响应时间 *3 | 10ms以下 | |
| 复位时间 *2 | 20ms以下 | |
| 复位电压 | 75%以下 | |
| 复位时间 *2 | 10%以上 | |
| 最大开关频率 | 机械 | 36,000次/h |
| 额定负载 | 1,800次/h | |
| 绝缘电阻 *4 | 1,000MΩ以上 | |
| 耐电压 *5 *6 | 线圈接点之间/异极之间(4极：3-4极间除外， 6极：3-5极间、4-6极间、5-6极间除外)： 1min为AC4,000V， 50/60Hz 异极间(4极：3-4极间， 6极：3-5极间、4-6极间、5-6极间)： 1min为AC2,500V， 50/60Hz 同极接点间：1min为AC1,500V， 50/60Hz |
|
| 耐振动 | 10～55～10Hz 单振幅0.75mm (复振幅1.5mm) |
|
| 耐冲击 | 耐久 | 1,000 m/s2 |
| 误动作 | 100 m/s2 | |
| 寿命 *7 | 机械 | 1000万次以上 (开关频率36,000次/h) |
| 电气 | 10万次以上 (额定负载、开关频率约1,800次/h) |
|
| 电感负载开关容量*8 (IEC60947-5-1) |
AC15 AC240V 2A DC13 DC24V 1A |
|
| 故障率P水准 (参考值*9) |
DC5V， 1mA | |
| 使用环境温度 *10 | DC12～48V： -40～85℃ （无结冰、结露） | |
| 使用环境湿度 | 5%～85% | |
| 质量 | 4极：约22g 6极：约25g |
|
注：1.上述为初始值。
2. 动作特性指的是线圈温度为+23℃时的值。
*1. 接触电阻的测定条件为： DC5V， 1A， 采用电压下 降法。
*2. 这些时间的测定条件为： 额定电压操作，环境温度 为23℃。不包括接点回跳时间。
*3. 响应时间为线圈电压OFF后， 正常打开接点打开所需 的时间。不包括接点回跳时间。
测定条件： 额定电压操作， 环境温度： 23℃
*4. 绝缘电阻的测定条件： 用DC500V兆欧表来测量， 测 量部位与耐电压项目相同。
*5. 3极表示端子31-32或33-34，4极表示端子43-44， 5极 表示端子53-54，6极表示端子63-64。
*6. 使用P7SA 插座时， 线圈接点间/ 异极间的耐电压为 AC2,500V 50/60Hz 1min。
*7. 耐久性的测试条件为： 环境温度15～35℃、环境湿度25%～75%。
有关不同负载条件下的耐久性， 请参见耐久曲线数据。
*8. 对于AC-15电感负载， cosφ = 0.3；对于DC-13电感负载， L/R = 48-ms。
*9. 故障率基于300次/min的开关频率。
*10. DC12～48V ：
如果在70～85℃的温度间操作，在70℃以上时，请按 0.1A/℃降低6A的额定通电电流。
DC110V ：
如果在40～60℃的温度间操作，在40℃以上时，请按 0.27 A/℃降低6A的额定通电电流。
