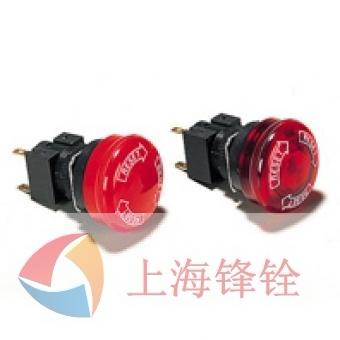

采用世界上深度最小的分离式结构
强制断开构造可以在熔接等紧急情况下强制断开接点。
符合EN 60947-5-5标准。
配备安全锁，可以防止滥用。
开关独特的分离式结构可以简化接线，一体式结构便于操作。
可提供单端子块3接点型(A165E-U)。
分离式结构型
一体式结构型
| 额定电压 | 电阻负载 |
|---|---|
| AC125V AC250V DC30V |
5A 3A 3A |
| 额定电压 | 电阻负载 |
|---|---|
| AC125V AC250V DC30V |
1A 0.5A 1A |
| 额定电压 | 额定电流 | 工作电压 |
|---|---|---|
| AC/DC24V | 8 mA | AC/DC24V±5% |
| 类型 项目 |
紧急停止开关 | |||
|---|---|---|---|---|
| 不带灯 A165E-S/A165E-M |
带灯 A165E-LS/A165-LM |
不带灯，一体式结构 A165E-U |
||
| 容许操作范围 frequency |
机械 | 最大20次/min | ||
| 电气 | 最大10次/min | |||
| 绝缘电阻 | 100MΩ以上(DC500V) | |||
| 耐电压 | 同极端子间 | AC1000V， 50/60Hz，持续1min*1 | ||
| 异极端子间 | AC2000V， 50/60Hz，持续1min | |||
| 各端子与地面间 | AC2000V， 50/60Hz，持续1min | |||
| 灯端子间 | AC1000V， 50/60Hz，持续1min*1 | --- | ||
| 耐振动 | 误动作 | 10～55Hz、双振幅1.5mm (误动作1ms以内) | ||
| 耐冲击 | 耐久 | 500 m/s2 | ||
| 误动作 | 300 m/s2 以下 (误动作1ms以内) |
150 m/s2 以下 (误动作1ms以内) |
||
| 耐久性 | 机械 | 100000次以上 | ||
| 电气 | 100000次以上 | |||
| 防护等级 | IP65耐油型*2 | IP65 *2 | IIP65耐油型*2 | |
| 触电保护等级 | Class II | |||
| PTI (追踪特性) | 175 | |||
| 污染等级 | 3(EN60947-5-1) | |||
| 质量 | 约16g (DPST-NC开关) | |||
| 使用环境温度 | -10～55°C (无结冰、无结露) | |||
| 使用环境湿度 | 35%～85% | |||
| 存储环境温度 | -25～65°C (无结冰、无结露) | |||
*1. 未安装LED。（测试时未安装LED。）
*2. 面板前面防护等级。
| 类型 项目 |
分离式结构型的特性 | 一体式结构型的特性 |
|---|---|---|
| 动作力 OF最大值 | 14.7 N | 14.7 N |
| 释放力 RF最小值 | 0.1 Nm | 0.1 Nm |
| 预行程 PT | 3.5 ± 0.5 mm | 3 ± 0.5 mm |
