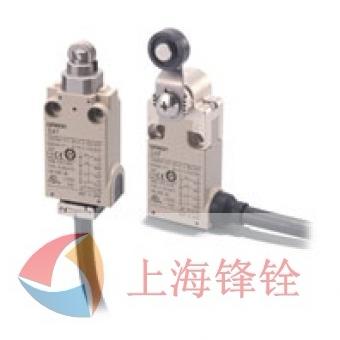

世界上最小的强制断开构造开关（4接点结构型）。
高灵敏度安全限位开关。
2接点/4接点型内置开关可供选择。
防护等级：IP67
符合EN115, EN81-1和EN81-2标准。
（仅限慢动型机型）
认证标准：UL、EN(TÜV)及CCC
| 保护等级 *1 | IP67(EN60947-5-1) | |
|---|---|---|
| 寿命 *2 | 机械 | 10,000,000次以上 |
| 电气 | 1,000,000次以上(DC24V 4mA电阻负载， 4回路) 150,000次以上(AC125V 1A电阻负载， 2回路/DC24V 4mA电阻负载， 2回路) *3 |
|
| 操作速度 | mm/s～0.5m/s | |
| 操作频率 | 机械 | 120次/min |
| 电气 | 30次/min | |
| 接点电阻 *5 | 300mΩ以下(带1m电缆)， 500mΩ以下(配备3m电缆)， 700mΩ以下(带5m电缆) | |
| 最小适用负载 *4 | DC24V 4mA电阻负载， 4回路(N标准参考值) | |
| 额定绝缘电压(Ui) | 250V | |
| 额定频率 | 50/60Hz | |
| 防触电保护等级 | Class I (带地线) | |
| 污染度(使用环境) | 3(EN60947-5-1) | |
| 耐浪涌电压 (EN60947-5-1) |
同极端子间 | 2.5kV |
| 异极端子间 | 4kV | |
| 各端子与地线间 | 4kV | |
| 绝缘电阻 | 同极端子间、异极端子间、带电金属部与地线间、各端子与不带电金属部间： 100MΩ以上(DC500V) | |
| 接点间隔 | 2 × 2mm以上 | |
| 耐振动 | 误动作 | 10～55Hz， 0.75mm单振幅 |
| 耐冲击 | 耐久 | 1000m/s2 以上 |
| 误动作 | 300m/s2以上 | |
| 条件短路电流 | 100A(EN60947-5-1) | |
| 额定开放热电流(Ith) | 2.5A(EN60947-5-1) | |
| 使用环境温度 | -30～70°C (无结冰) | |
| 使用环境湿度 | 95%以下 | |
| 电缆 | UL2464 No. 22 AWG， 成品外径： 8.3mm | |
| 质量 | 约190g (D4F-102-1R， 带1m电缆) 约220g (D4F-120-1R， 带1m电缆) |
|
注1.上述值为初始值。
2.一旦接点用于常规负载的开关，则不能用于更小的负载。因为接点表面可能因变得粗燥而导致接触可靠性降低。
*1.上述保护结构为根据EN60947-5-1中规定的最佳测试法得出。请务必在实际运行环境和条件下事先确认密封性能。
*2.耐久性的计算条件为：环境温度5～35°C、环境湿度40%～70%。有关其他工作环境的详情，请联系欧姆龙代表处。
*3.请勿在多个回路上施加AC125V 1A。
*4.这个值会因为开关频率、环境条件、可靠性等级等因素的影响而不同。请在应用前使用实际负载确认运转是否正常。
*5.接点电阻的测量条件为：DC5～8V 0.1A， 采用电压下降法。
