适于有限空间安装的纵型电磁锁定安全门开关

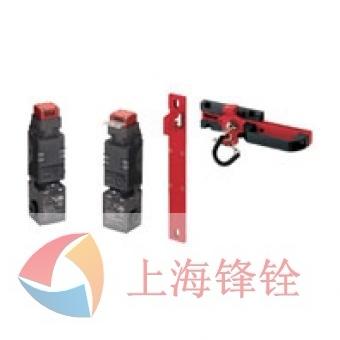

电磁锁定安全门开关D4GL
可以选择操作钥匙的插入方向。
配备电磁锁定或解锁机构的薄型安全门开关。
备有多接点结构型内置开关。
钥匙锁定力：1000N以上。
可用于一般负载或微小负载。
产品阵容中新增M20导管尺寸型号。
多种金属头部可选。
滑动钥匙D4GL-SK10-LK□
D4GL纵型电磁开关和安全门开关能够很容易安装到40 × 40mm铝框上。
开关为树脂型，适合轻量门。
订购未在该表中列出的型号时，请与欧姆龙代表处联系。
| 头部 材质 |
释放钥匙 类型 |
线圈电压/ 指示灯 |
锁定/ 释放方式 |
接点结构(门开合检测开关+ 锁定监控开关接点)(慢动型) 强制断开NC接点认证 |
导管尺寸 | 型号 |
|---|---|---|---|---|---|---|
| 塑料 | 标准型 (树脂) |
螺线管：DC24V 橙色/绿色LED： DC24V |
机械锁定 电磁释放 |
1NC/1NO+1NC/1NO | Pg13.5 | D4GL-1AFA-A |
| G1/2 | D4GL-2AFA-A * | |||||
| M20 | D4GL-4AFA-A | |||||
| 1NC/1NO+2NC | Pg13.5 | D4GL-1BFA-A | ||||
| G1/2 | D4GL-2BFA-A | |||||
| M20 | D4GL-4BFA-A | |||||
| 2NC+1NC/1NO | Pg13.5 | D4GL-1CFA-A | ||||
| G1/2 | D4GL-2CFA-A | |||||
| M20 | D4GL-4CFA-A | |||||
| 2NC+2NC | Pg13.5 | D4GL-1DFA-A | ||||
| G1/2 | D4GL-2DFA-A * | |||||
| M20 | D4GL-4DFA-A | |||||
| 2NC/1NO+1NC/1NO | Pg13.5 | D4GL-1EFA-A | ||||
| G1/2 | D4GL-2EFA-A | |||||
| M20 | D4GL-4EFA-A | |||||
| 2NC/1NO+2NC | Pg13.5 | D4GL-1FFA-A | ||||
| G1/2 | D4GL-2FFA-A * | |||||
| M20 | D4GL-4FFA-A | |||||
| 3NC+1NC/1NO | Pg13.5 | D4GL-1GFA-A | ||||
| G1/2 | D4GL-2GFA-A | |||||
| M20 | D4GL-4GFA-A | |||||
| 3NC+2NC | Pg13.5 | D4GL-1HFA-A | ||||
| G1/2 | D4GL-2HFA-A * | |||||
| M20 | D4GL-4HFA-A | |||||
| 电磁锁定 机械释放 |
1NC/1NO+1NC/1NO | Pg13.5 | D4GL-1AFG-A | |||
| G1/2 | D4GL-2AFG-A * | |||||
| M20 | D4GL-4AFG-A | |||||
| 1NC/1NO+2NC | Pg13.5 | D4GL-1BFG-A | ||||
| G1/2 | D4GL-2BFG-A | |||||
| M20 | D4GL-4BFG-A | |||||
| 2NC+1NC/1NO | Pg13.5 | D4GL-1CFG-A | ||||
| G1/2 | D4GL-2CFG-A | |||||
| M20 | D4GL-4CFG-A | |||||
| 2NC+2NC | Pg13.5 | D4GL-1DFG-A | ||||
| G1/2 | D4GL-2DFG-A * | |||||
| M20 | D4GL-4DFG-A | |||||
| 2NC/1NO+1NC/1NO | Pg13.5 | D4GL-1EFG-A | ||||
| G1/2 | D4GL-2EFG-A | |||||
| M20 | D4GL-4EFG-A | |||||
| 2NC/1NO+2NC | Pg13.5 | D4GL-1FFG-A | ||||
| G1/2 | D4GL-2FFG-A * | |||||
| M20 | D4GL- |
