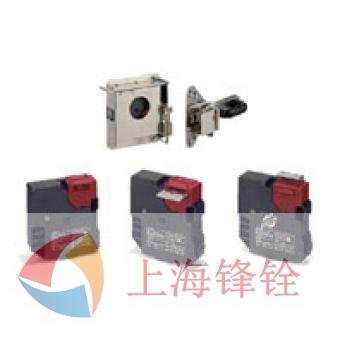

塑料电磁锁定安全门开关具有世界最强的锁定力
锁定力3000N， 可用于大型重型门
D4JL配备两个安全电路。同时配备两个接点， 可以分别监控门的开 关状态和门锁的状态。
多种选择可以保护进入危险区域的工作人员。
反锁钥匙型（仅机械锁定型）
欧姆龙还供应反锁钥匙型开关（仅限机械锁定型）。
若工作人员危险区域时持有反锁钥匙， 则无需担心因第三者的 误操作门开关将门锁定而被锁在里面。
只有通过对螺线管供电并旋转反锁钥匙解锁D4JL才能打开门。
对邻近的危险区域， 可使用30 种不同的反锁钥匙。
利用背面释放型按钮， 可以在紧急情况下在危险区域内解除 锁定。
特殊滑动钥匙
特殊滑动钥匙缩短了安装设计的交付周期。
可以为防破坏保护盖加挂锁， 防止其他工作人员重启机器。
| 释放钥匙类型 | 指示灯 | 锁定/释放方式 | 接点结构 (门开合检测开关、锁定监控开关接点) |
导管口 | 型号 |
|---|---|---|---|---|---|
| 特殊释放钥匙 | 绿色 | 机械锁定电磁释放 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFA-C5 |
| M20 | D4JL-4NFA-C5 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFA-C5 | |||
| M20 | D4JL-4PFA-C5 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFA-C5 | |||
| M20 | D4JL-4QFA-C5 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFA-C5 | |||
| M20 | D4JL-4RFA-C5 | ||||
| 电磁锁定机械释放 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFG-C5 | ||
| M20 | D4JL-4NFG-C5 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFG-C5 | |||
| M20 | D4JL-4PFG-C5 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFG-C5 | |||
| M20 | D4JL-4QFG-C5 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFG-C5 | |||
| M20 | D4JL-4RFG-C5 | ||||
| 橙色 | 机械锁定电磁释放 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFA-D5 | |
| M20 | D4JL-4NFA-D5 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFA-D5 | |||
| M20 | D4JL-4PFA-D5 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFA-D5 | |||
| M20 | D4JL-4QFA-D5 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFA-D5 | |||
| M20 | D4JL-4RFA-D5 | ||||
| 电磁锁定机械释放 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFG-D5 | ||
| M20 | D4JL-4NFG-D5 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFG-D5 | |||
| M20 | D4JL-4PFG-D5 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFG-D5 | |||
| M20 | D4JL-4QFG-D5 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFG-D5 | |||
| M20 | D4JL-4RFG-D5 |
| 释放钥匙类型 | 指示灯 | 锁定/释放方式 | 接点结构 (门开合检测开关、锁定监控开关接点) |
导管口 | 型号 |
|---|---|---|---|---|---|
| 特殊释放钥匙 | 绿色 | 机械锁定电磁释放 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFA-C6 |
| M20 | D4JL-4NFA-C6 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFA-C6 | |||
| M20 | D4JL-4PFA-C6 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFA-C6 | |||
| M20 | D4JL-4QFA-C6 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFA-C6 | |||
| M20 | D4JL-4RFA-C6 | ||||
| 橙色 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFA-D6 | ||
| M20 | D4JL-4NFA-D6 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFA-D6 | |||
| M20 | D4JL-4PFA-D6 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFA-D6 | |||
| M20 | D4JL-4QFA-D6 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFA-D6 | |||
| M20 | D4JL-4RFA-D6 |
| 释放钥匙类型 | 指示灯 | 锁定/释放方式 | 接点结构 (门开合检测开关、锁定监控开关接点) |
导管口 | 型号 |
|---|---|---|---|---|---|
| 反锁钥匙*1 | 绿色 | 机械锁定电磁释放 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFA-C7-01 |
| M20 | D4JL-4NFA-C7-01 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFA-C7-01 | |||
| M20 | D4JL-4PFA-C7-01 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFA-C7-01 | |||
| M20 | D4JL-4QFA-C7-01 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFA-C7-01 | |||
| M20 | D4JL-4RFA-C7-01 | ||||
| 橙色 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFA-D7-01 *2 | ||
| M20 | D4JL-4NFA-D7-01 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFA-D7-01 *2 | |||
| M20 | D4JL-4PFA-D7-01 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFA-D7-01 *2 | |||
| M20 | D4JL-4QFA-D7-01 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFA-D7-01 *2 | |||
| M20 | D4JL-4RFA-D7-01 |
