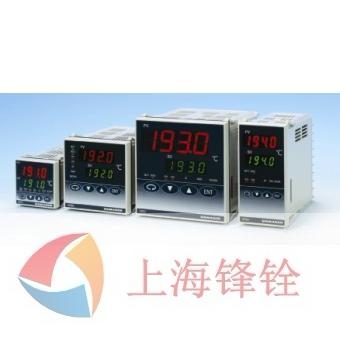

SHIMADEN日本岛电 SR91/SR92/SR93/SR94温控器

型号

SR91是0.3级的PID智能调节器具有双四位显示双输出模拟变送输出数字通讯断线报警，上下限报警，双设定值等功能。前面板防护等级IP66。

SR91-

DIN标准: 高48×宽48×深110mm,面板开孔尺寸: 45×45mm

输入类型及测量范围直流输入类型的显示量程-1999～9999,小数点位置可设

8自由输入

热电偶: B:0～1800,R:0～1700,S:0～1700,K1:100.0～400.0,K2:0.0～800.0,K3:-200～1200,E:0～700,J:0～600,T:-199.9～200.0,N:0～1300,PLII:0～1300,Wre5-26:0～2300,U:-199.9～200.0,L:0～600℃

Pt100铂电阻:–200～600,-100.0～100.0,-50.0～50.0,0.0～200.0℃( JPt100略)

直流毫伏-10～10,0～10,0～20,0～50,10～50,0～100mV

4

直流电流: 0～20mA,4～20mA DC,输入阻抗: 250Ω

6

直流电压: -1～1,0～1, 0～2, 0～5,1～5, 0～10 V DC

调节输出(1)类型

Y-

继电器接点,比例周期1～120秒,接点容量:240V AC 2A阻性

I-

电流4～20mA DC, 负载阻抗<600Ω

P-

固态继电器驱动, 12±1.5V DC/最大30mA , 比例周期1～120秒,

V-

电压0～10V DC, 负载电流< 2Ma

电源

90

100～240V AC±10%(50/60Hz)

08

24V AC/DC±10%(50/60Hz)

事件输出（选件）

0

无

1

事件输出:EV1,EV2 接点容量:240V AC 1A阻性

选件（任选一种

调节输出(2)

N

无

Y

继电器接点,比例周期1～120秒,240V AC 2A/阻性

I

电流4～20mA DC, 负载阻抗< 600Ω

P

固态继电器驱动, 12±1.5V  比例周期1～120秒

V

电压0～10V DC, 负载电流<2mA

加热器断线报警（仅调节输出(1)为Y/P输出时可选

1

30A加热器断线报警,接点容量:240V AC 1A/阻性

2

50A加热器断线报警,接点容量:240V AC 1A/阻性

模拟发送

3

0～10mV DC 输出阻抗:10Ω

4

4～20mA DC 负载阻抗<300Ω

6

0～10V DC 负载电流<2 mA

数字通讯接口

5

RS485 地址：1～255

双设定值(SB)

8

1点(设定范围:-1999～5000),无电压接点或OC门输入

型号

SR92是0.3级的PID智能调节器, 具有双四位显示, 双输出, 模拟变送输出, 数字通讯, 断线报警，上下限报警等功能，前面板防护等级IP66。

SR92-

DIN标准: 高72×宽72×深110mm, 面板开孔尺寸: 68×68mm

输入类型及测量范围（直流输入类型的显示量程-1999～9999及小数点位置可设

8自由输入

热电偶: B:0～1800,R:0～1700,S:0～1700,K1:100.0～400.0,K2:0.0～800.0,K3:-200～1200,E:0～700,J:0～600,T:-199.9～200.0,N:0～1300,PLII:0～1300,Wre5-26:0～2300,U:-199.9～200.0,L:0～600℃
Pt100铂电阻:–200～600,-100.0～100.0,-50.0～50.0,0.0～200.0℃(JPt100略)
直流毫伏-10～10,0～10,0～20,0～50,10～50,0～100mV

4

直流电流: 0～20mA,4～20mA,输入阻抗: 250Ω

6

直流电压: -1～1,0～1, 0～2, 0～5,1～5, 0～10V输入阻抗:500KΩ

调节输出（1）类型

Y-

继电器接点,比例周期1～120秒,接点容量:240V AC 2A阻性

I-

电流4～20mA DC, 负载阻抗<600Ω

P-

固态继电器驱动,比例周期1～120秒,12±1.5V DC/最大30mA

V-

电压0～10V DC, 负载电流< 2mA

调节输出（2）类型正反作用可设(选件)

N-

无

Y-

继电器接点,比例周期1～120秒,接点:240V AC 2A阻性

I-

电流4～20mA DC, 负载阻抗< 600Ω

P-

固态继电器驱动,比例周期1～120秒,12V±1.5V DC/最大30mA

V-

电压0～10V DC, 负载电流<2mA

电源

90-

100～240V AC±10%(50/60Hz)

08-

24V AC/DC±10%(50/60Hz)

事件输出（选件）(加热器断线仅调节输出(1)为Y型/P型输出时可选)

0

无

1

事件输出:EV1,EV2 接点:240V AC 1A/阻性

2

事件输出:EV1 及30A加热器断线报警(接点:1/阻性)

3

事件输出:EV1 及50A加热器断线报警(接点:1/阻性)

隔离模拟变送(选件)

0

无

3

0～10mV DC, 输出阻抗:10Ω

4

4～20mA DC, 负载阻抗<300Ω

6

0～10V DC, 负载电流<2 mA

数字通讯接口或双设定值(SB)（任选一种）

0

无

5

RS485 地址：1～255

7

RS232C

8

1点(范围:-1999～5000),无电压接点或OC门输入

型号

SR90系列是0.3级的PID智能调节器, 具有双四位显示, 双输出, 模拟变送输出, 数字通讯, 断线报警，上下限报警等功能，前面板防护等级IP66。

SR93-

DIN 标准: 高96×宽96×深110mm, 面板开孔尺寸: 92×92mm

SR94-

DIN 标准: 高96×宽48×深110mm, 面板开孔尺寸: 92×45mm

输入类型及测量范围直流输入类型的显示量程-1999-9999小数点位置可设

8自由输入

热电偶:B:0～1800,R:0～1700,S:0～1700,K1:100.0～400.0,K2:0.0～800.0,K3:-200～1200,E:0～700,J:0～600,T:-199.9～200.0,N:0～1300,PLII:0～1300,Wre5-26:0～2300,U:-199.9～200.0,L:0～600℃
Pt100铂电阻:–200～600,-100.0～100.0,-50.0～50.0,0.0～200.0℃( JPt100略)
直流毫伏:-10～10,0～10,0～20,0～50,10～50,0～100mV

4

直流电流: 0～20mA,4～20mA,输入阻抗: 250Ω

6

直流电压: -1～1,0～1, 0～2, 0～5,1～5, 0～10V DC负载阻抗:<600KΩ

调节输出(1)类型

Y-

继电器接点,时间比例周期:1～120秒,接点容量:240V AC 2A/阻性

I-

电流4～20mA DC, 负载阻抗< 600Ω

P-

固态继电器驱动, 12±1.5V DC/ 最大30mA,时间比例周期1～120秒

V-

电压0～10V DC, 负载电流< 2mA

调节输出(2)类型正反作用可设(选件)

N-

无

Y-

继电器接点,时间比例周期1～120秒,接点容量:240V AC 2A/阻性

I-

电流4-20mA DC, 负载阻抗< 600Ω

P-

固态继电器驱动,12V±1.5V DC/最大30mA,比例周期1～120秒

V-

电压0～10V DC, 负载电流<2mA

电源

90-

100～240V AC±10% ,50/60Hz

08-

24V AC/DC±10%, 50/60Hz

事件输出（选件）(加热器断线报警仅调节输出(1)为Y型/P型输出时可选)

0

无

1

事件输出:EV1, EV2 接点容量:240V AC 1A/阻性

2

事件输出:EV1 及30A加热器断线报警(接点:1.5A/阻性)

3

事件输出:EV1 及50A加热器断线报警(接点:1.5A/阻性)

选件（仅选一种）

模拟发送

00

无

30

0～10mV DC, 输出阻抗:10Ω

40

4～20mA DC, 负载阻抗<300Ω

60

0～10V DC, 负载电流<2 mA

双设定值(SB)

08

1点(范围:-1999～5000),无电压接点或OC门输入

模拟发送和双设定值(SB)

38

0～10mV DC, 输出阻抗:10Ω+ SB (1点)

48

4～20mA DC, 负载阻抗<300Ω+ SB (1点)

68

0～10V DC, 负载电流<2 mA + SB (1点)

数字通讯接口

05

RS485 地址：1～255

07

RS232C
