项目 | 型号 | 测量值五位数显,17个状态灯,精度±0.1%FS,超大液晶屏(21个字符4行)采样5次/秒 | ||||||||

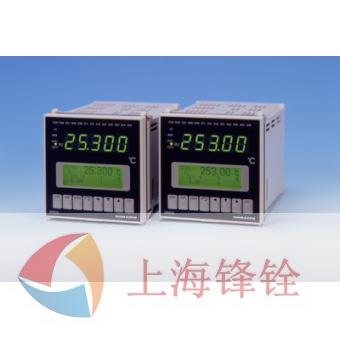

外型 | SR253- | DIN标准: 高96×宽96×深125mm, 面板开孔尺寸: 92×92mm 电源:100~240Vac 15W | ||||||||
输入类型及测量范围 | 1 | 热电偶:19种类型可选,-200.0~2300.0℃,详见分度选型表,输入阻抗:>500KΩ | ||||||||
2 | 铂电阻:16种测量范围可选,-200.0~600.0℃,详见流程图上分度选型表,三线制 | |||||||||
3 | 直流毫伏0~10,10~50,-10~10,0~20,0~50,0~100,-100~100输入阻抗:>500K | |||||||||
4 | 直流电流:4~20mA,0~20mA,输入阻抗: 250Ω 直流输入可编量程:-19999~26000 | |||||||||
6 | 直流电压:0~1,1~5,-1~1,0~2,0~5,0~10,-10~10v输入阻抗:>500KΩ 小数点任意 | |||||||||
调节输出1类型 正反作用可设(两种工作方式)分辩率1/8000 |
Y- | 继电器接点,时间比例周期1~200秒,接点:240V AC 2.5A阻性/1A感性 | ||||||||
I- | 电流4~20mA, 负载阻抗<600Ω | |||||||||
P- | 固态继电器驱动,时间比例周期1~200秒,12±2V DC< 30mA | |||||||||
V- | 电压0~10V DC, 负载电流< 2mA | |||||||||
调节输出2类型 正反作用可设四种工作方式(选件) |
N- | 无 | ||||||||
Y- | 继电器接点,比例周期1~200秒,接点:240V AC 2A阻性/1A感性 | |||||||||
I- | 电流4~20mA, 负载阻抗<600Ω | |||||||||
P- | 固态继电器驱动,比例周期1~200秒,12V±2 DC<30mA | |||||||||
V- | 电压0~10V DC,负载电流<2mA | |||||||||
事件输出报警和态19种加热器断线/环路报警仅能单相(选件) | 0 | 无 | ||||||||
1 | 3组事件输出,接点:240V AC 1.5A阻性 | |||||||||
2 | 3组事件输出及30A加热器断线报警(仅Y,P输出类型可选) | |||||||||
3 | 3组事件输出及50A加热器断线报警(仅Y,P输出类型可选) | |||||||||
模拟外部遥控设定类型 隔离为选件用途:串级控制,外给定,外给定参与调节负载的反馈外接传感器,实现恒压恒流恒功率控制 |
06 | 0~10V DC 输入,输入阻抗>500KΩ | ||||||||
04 | 4~20mA DC 输入,输入阻抗:250Ω | |||||||||
05 | 1~5V DC 输入,输入阻抗>500KΩ | |||||||||
14 | 4~20mA DC 输入,输入阻抗:250Ω | |||||||||
15 | 1~5V DC 输入,输入阻抗>500KΩ | |||||||||
16 | 0~10V DC 输入,输入阻抗>500KΩ | |||||||||
隔离模拟变送输出类型 (选件) 变送类型:测量值,设定值,偏差值,调节输出量 |
00 | 无 | ||||||||
13 | 0~10mV DC,输出阻抗:10Ω | 单变送输出 | ||||||||
14 | 4~20mA DC,负载阻抗<300Ω | |||||||||
16 | 0~10V DC,负载电流<1mA | |||||||||
23 | 0~10mV DC,输出阻抗:10Ω | 双变送输出 | ||||||||
24 | 4~20mA DC,负载阻抗<300Ω | |||||||||
26 | 0~10V DC,负载电流<1mA | |||||||||
8个外部数字量输入/5个数字量输出(DI/DO) (选件) |
0 | 无 | ||||||||
1 | 4个BCD码SV号选择,4组DI,5组DO,24针插头 | |||||||||
隔离数字通讯接口类型 多种协议 (选件) 配套产品:Ximaden-e组态软件 希曼顿光隔离双485TU485转换器 |
0 | 无 | ||||||||
5 | RS-485 | |||||||||
6 | RS-422A | |||||||||
7 | RS-232C |
