1. 各个通道的输入分度号可分别设定电阻信号、电偶信号和标准信号，标准信号量程可分别设定。
2. 各个通道的上下限和回差可在全量程范围内分别设定。
3. 公用继电器报警可根据需要设定成总或报警（只要有效通道中任一路超限继电器即锁存报警）、跟随报警（对当前测量路号报警）或定点报警（对指定号的状态报警）。
4. 变送输出方式可选择为最大值变送、定通道变送、每通道跟随变送等输出。
5. 双通讯接口，同时接计算机与辅助设备 （微型打印机、16路继电器输出仪表（DYH模块）或8路模拟量输出仪表（DYH模块）等）。
6. 支持MODBUS(RTU)协议。

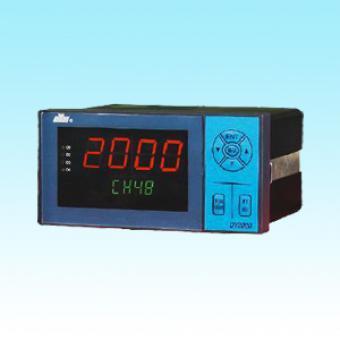

DY2000 32路/48路巡检显示控制仪表型谱
| 型 谱 |
说 明 |
||||||||||
| DY |
大延牌智能仪表 |
||||||||||
|
|
2 |
SMT+开关电源(AC:85V-265V 50/60Hz) |
|||||||||
|
|
1 |
宽×高×深：(160×80×145) mm |
|||||||||
| 2 |
(80×160×145) mm |
||||||||||
|
|
D |
32路/48路巡检显示控制仪 |
|||||||||
|
|
0 |
不带控制报警输出，不带变送输出 |
|||||||||
| 1 |
报警（O2）+报警（O3） |
||||||||||
| 2 |
报警（O1）+报警（O2）+报警（O3）+报警（O4） |
||||||||||
| 3 |
报警（O2）+报警（O3）+变送输出（O4） |
||||||||||
| 4 |
通讯（O1）+报警（O2）+报警（O3） |
||||||||||
| 5 |
通讯（O1）+报警（O2）+报警（O3）+变送输出（O4） |
||||||||||
| 6 |
带继电器组 ＊ |
||||||||||
| 9 |
用户特殊要求的输出 |
||||||||||
| 0 |
万能分度号输入 ＊ |
||||||||||
| 1 |
适配K、B、J、E、T、S、R热电偶 |
||||||||||
| 2 |
适配Pt100、Cu50、G53、ba1、ba2热电阻 |
||||||||||
| 3 |
适配霍尔变送器mV |
||||||||||
| 4 |
适配远传压力表（30～350）Ω |
||||||||||
| 6 |
适配(4-20)mA输入，量程自由设定 |
||||||||||
| 8 |
适配(1-5)V输入，量程自由设定 |
||||||||||
| 9 |
用户特殊要求的分度号 ＊ |
||||||||||
| 32 |
32路 ＊ |
||||||||||
| 48 |
48路 |
||||||||||
|
|
缺省为220VAC供电 |
||||||||||
| D |
24VDC供电 |
||||||||||
| |
缺省为无以下功能 |
||||||||||
| 1 |
微型打印机通讯接口 |
||||||||||
| 2 |
RS232串行通讯接口 |
||||||||||
| 4 |
RS485串行通讯接口（带隔离） ＊ |
||||||||||
| M |
Modbus协议 |
||||||||||
