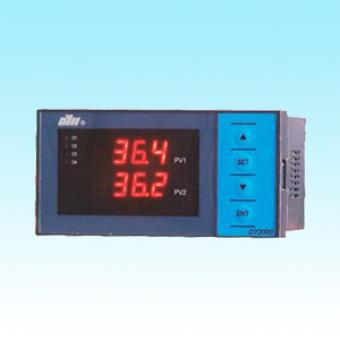

东辉仪表DY2000智能双输入变送控制数字/光柱显示仪表
一、主要特点：
1. 实现A、B两路不同传感器信号输入。
2. 具有单输入仪表的所有特点。
 |
 |
| 型 谱 |
说 明 |
||||||||||||
| DY |
大延牌智能型仪表 |
||||||||||||
|
|
2 |
SMT+开关电源(AC:85V-265V 50/60Hz) |
|||||||||||
|
|
1 |
宽×高×深：(160×80×115) mm |
|||||||||||
| 2 |
(80×160×115) mm |
||||||||||||
| 6 |
(96×48×112) mm |
||||||||||||
| 7 |
(72×72×100) mm ＊ |
||||||||||||
| 8 |
(48×96×112) mm |
||||||||||||
| 9 |
(96×96×112) mm |
||||||||||||
|
|
E |
(A、B)双路信号输入 |
|||||||||||
| GE |
(A、B)双路信号输入+双光柱 ＊ |
||||||||||||
| |
00 |
A路无输出 |
B路无输出 |
||||||||||
| 11 |
A路：上限报警（O1）+报警（O2） |
B路：报警（O3）+下限报警（O4） |
|||||||||||
| 12 |
A路：上限报警（O1）+报警（O2） |
B路：报警（O3）+（4～20）mA变送（O4） |
|||||||||||
| 13 |
A路：上限报警（O1）+报警（O2） |
B路：报警（O3）+（1～5）V变送（O4） |
|||||||||||
| 22 |
A路：（4～20）mA变送（O1）+报警（O2） |
B路：报警（O3）+（4～20）mA变送（O4） |
|||||||||||
| 23 |
A路：（4～20）mA变送（O1）+报警（O2） |
B路：报警（O3）+（1～5）V变送（O4） |
|||||||||||
| 32 |
A路：（1～5）V变送（O1）+报警（O2） |
B路：报警（O3）+（4～20）mA变送（O4） |
|||||||||||
| 33 |
A路：（1～5）V变送（O1）+报警（O2） |
B路：报警（O3）+（1～5）V变送（O4） |
|||||||||||
| 41 |
通讯（O1）A路：报警（O2） |
B路：报警（O3）+下限报警（O4） |
|||||||||||
| 42 |
通讯（O1）A路：报警（O2） |
B路：报警（O3）+（4～20）mA变送（O4） |
|||||||||||
| 43 |
通讯（O1）A路：报警（O2） |
B路：报警（O3）+（1～5）V变送（O4） |
|||||||||||
| 52 |
通讯（O1）A路：（4～20）mA变送（O2） |
B路：报警（O3）+（4～20）mA变送（O4） |
|||||||||||
| 63 |
通讯（O1）A路：（1～5）V变送（O2） |
B路：报警（O3）+（1～5）V变送（O4） |
|||||||||||
| 99 |
用户特殊要求的输出 |
||||||||||||
| □ |
□ |
输入信号选择见附表 |
|||||||||||
|
|
缺省为220VAC供电 |
||||||||||||
| D |
24VDC供电 |
||||||||||||
|
|
|
缺省为无附加24VDC馈电电源输出 |
|||||||||||
| P |
附加24VDC馈电电源输出 |
||||||||||||
| |
缺省为不带串行通讯接口 |
||||||||||||
| 2 |
RS232串行通讯接口 |
||||||||||||
| 4 |
RS485串行通讯接口（带隔离） |
||||||||||||
| M |
Modbus协议 |
||||||||||||
