东辉仪表DY2000（ZE/DE）单电量显示仪表DY21ZE、DY22ZE、DY26ZE、DY28ZE、DY29ZE、DY21DE、DY22DE、DY26DE、DY28DE、DY29DE
1. 测量显示单相电流，电压，工频，有功，无功功率，功率因数等单相电量
2. 电压、电流输入采用互感器隔离，实现仪表保护，提高抗冲击、抗干扰能力。
3. 参数设置数字化，具有直观准确的特点。
4. 变送量程独立于显示量程可单独设置。
5. 具有多种变送输出范围：0～10mA、4～20mA、0～5V和1～5V，由用户选择。
6. 支持MODBUS（RTU）通讯。

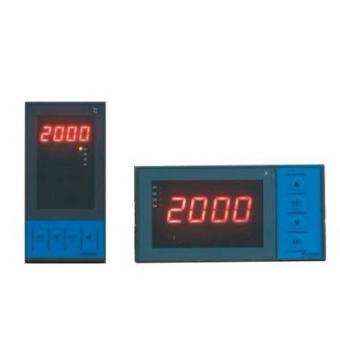

DY2000单电量显示仪表
一、 主要特点
1. 采用内置ΔΣ模数转换器的专用电量计量芯片，测量更加专业、可靠；可以
测量小量程（如毫安级、伏特级）交流信号及非正弦波电流信号的有效均方值。
2. 电压、电流输入采用互感器隔离，实现仪表保护，提高抗冲击、抗干扰能力。
3. 参数设置数字化，具有直观准确的特点。
4. 变送量程独立于显示量程可单独设置。
5. 具有多种变送输出范围：0～10mA、4～20mA、0～5V和1～5V，由用户选择。
6. 可内置MODBUS通信，实现远程监控和远程参数设置。
 |
 |
 |
二、 DY2000单电量显示仪表系列型谱
| 型 谱 |
说 明 |
||||||||
| DY |
大延牌智能型仪表 |
||||||||
|
|
2 |
SMT+开关电源（AC：85V～265V 50/60Hz） |
|||||||
|
|
1 |
宽×高×深：（160×80×115）mm |
|||||||
| 2 |
（80×160×115）mm |
||||||||
| 6 |
（96×48×112）mm |
||||||||
| 8 |
（48×96×112）mm |
||||||||
| 9 |
（96×96×112）mm |
||||||||
|
|
ZE |
单屏单电量 |
|||||||
| DE |
双屏单电量 |
||||||||
|
|
0 |
无输出 |
|||||||
| 1 |
报警（O2）+报警（O3） |
||||||||
| 2 |
上限报警（O1）+报警（O2）+报警（O3）+下限报警（O4） |
||||||||
| 3 |
报警（O2）+报警（O3）+（4～20）mA变送输出（O4） |
||||||||
| 4 |
报警（O2）+报警（O3）+（1～5）V变送输出（O4） |
||||||||
| 5 |
通讯（O1）+报警（O2）+报警（O3） |
||||||||
| 6 |
通讯（O1）+报警（O2）+报警（O3）+下限报警（O4） |
||||||||
| 7 |
通讯（O1）+报警（O2）+报警（O3）+（4～20）mA变送输出（O4） |
||||||||
| 8 |
通讯（O1）+报警（O2）+报警（O3）+（1～5）V变送输出（O4） |
||||||||
| 9 |
用户特殊要求的输出 * |
||||||||
|
|
0 |
电流表 |
|||||||
| 1 |
电压表 |
||||||||
| 2 |
功率表 |
||||||||
| 3 |
功率因数表 |
||||||||
| 9 |
用户特殊要求的输入 |
||||||||
|
|
|
缺省为220VAC供电 |
|||||||
| D |
24VDC供电 |
||||||||
|
|
|
缺省为不带串行通讯接口 |
|||||||
| 2 |
RS232串行通讯接口 |
||||||||
| 4 |
RS485串行通讯接口（带隔离） |
||||||||
|
|
M |
Modbus协议 |
|||||||
