一、概述

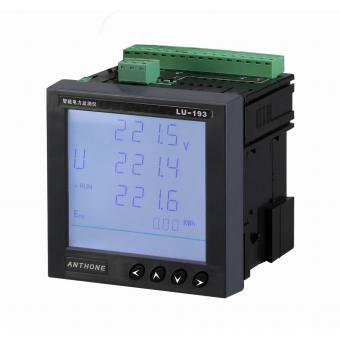

LU-193智能电力监测仪是一种具有可编程功能、自动化测量、段码液晶显示、复费率电能累加、需量测量、数字通讯等功能为一体的智能三相综合电力参数监测仪表。它将三相交流电量按照线性关系转化为规格化的数字量。它集数字化、智能化、网络化于一体，使测量过程及数据分析处理实现自动化，减少人为失误，能够全面代替电量变送器、电度表、数显仪表、数据采集器等仪器，是组成电气自动化系统的理想产品，其结构紧凑、电路先进、测量功能强大，是对传统仪表的革命性设计。
LU-193智能电力监测仪可广泛应用于电力、邮电、石化、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及高度系统。
二、技术指标
|
|
指标 |
|||
|
数度 |
电压、电流0.2级、功率0.5级、电能1级 |
|||
|
显示方式 |
笔段式液晶 |
|||
|
输 入 测 量 |
电 压 |
额定 |
AC420V/AC100V |
|
|
过载 |
持续：1.2倍，瞬时2倍（10秒） |
|||
|
功耗 |
<0.5VA(每相) |
|||
|
阻抗 |
>1MΩ(每相) |
|||
|
电 流 |
额定 |
AC |
||
|
过载 |
持续：1.2倍，瞬时10倍（5秒） |
|||
|
功耗 |
<0.4VA(每相) |
|||
|
阻抗 |
<20mΩ |
|||
|
|
额定 |
45-65Hz |
||
|
频率 |
4套12时段、4种费率 |
|||
|
复费率电能 |
U、I、P、Q、S滑差 |
|||
|
需量 |
AC85~265V、DC85~330V |
|||
|
电 源 |
常规工作范围 |
AC30~60V、DC18~90V |
||
|
可选工作范围 |
<4VA |
|||
|
功耗 |
RS485/RS232通读接口、MODBUS-RTU协议 |
|||
|
电 磁 兼 容 |
浪涌 |
GB-T 17626.5-1998（IV） |
||
|
电快脉冲群 |
GB-T 17626.4-1998（IV） |
|||
|
静电放电 |
GB-T 17626.2-1998（Ⅲ） |
|||
|
射频电磁场 |
GB-T 17626.6-2008（IV） |
|||
|
工作环境 |
温度：-10℃～+55℃ 湿度：20%～95%，无凝露 |
|||
|
储存环境 |
温度：-25℃～+85℃ 湿度：20%～95%，无凝露 |
|||
