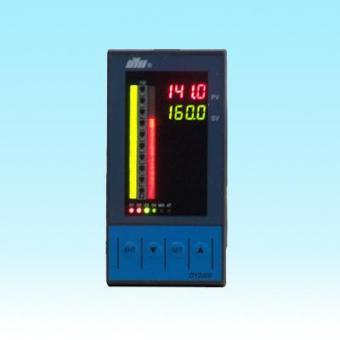

DY2000自整定PID调节数字/光柱显示仪表
一、主要特点：
1. 快捷方式设定目标值。
2. 自动/手动无扰切换。
3. 传感器断线时自动输出安全阀位值。
4. 具有多种调节输出方式。
5. PID参数自整定或人工整定，参数范围宽。
 |
二、DY2000自整定PID调节数字/光柱显示仪表型谱
| 型 谱 | 说 明 | |||||||||||
| DY |
大延牌智能型仪表 | |||||||||||
|
|
2 |
SMT+开关电源(AC:85V～265V 50/60Hz) | ||||||||||
|
|
1 |
宽×高×深：(160×80×115) mm | ||||||||||
| 2 |
(80×160×115) mm | |||||||||||
| 4 |
(48×48×100) mm ＊ | |||||||||||
| 6 |
(96×48×112) mm | |||||||||||
| 7 |
(72×72×100) mm ＊ | |||||||||||
| 8 |
(48×96×112) mm | |||||||||||
| 9 |
(96×96×112) mm | |||||||||||
|
|
A |
自整定PID调节 | ||||||||||
| GA |
自整定PID调节+双光柱 ＊ | |||||||||||
|
|
V |
调节器（1～5）V标准电压输出（O4） | ||||||||||
| I |
调节器（4～20）mA标准电流输出（O4） | |||||||||||
| S |
调节可控硅过零控制输出（O4） | |||||||||||
| W |
调节PWM调宽电压输出（DC20V、20mA）（O4） | |||||||||||
| R |
调节PWM调宽继电器输出（O4） | |||||||||||
|
|
0 | 无输出 | ||||||||||
| 1 | 报警（O2）+报警（O3） | |||||||||||
| 2 | （4～20）mA变送输出（O1）+报警（O2）+报警（O3） | |||||||||||
| 3 | （1～5）V变送输出（O1）+报警（O2）+报警（O3） | |||||||||||
| 4 | 通讯（O1）+报警（O2）+报警（O3） | |||||||||||
| 5 | 通讯（O1）+（4～20）mA变送输出（O2）+报警（O3） | |||||||||||
| 6 | 通讯（O1）+（1～5）V变送输出（O2）+报警（O3） | |||||||||||
| 9 | 用户特殊要求的输出 | |||||||||||
| 0 | 输入信号类型由用户自由选择，出厂时设定在（1～5）V | |||||||||||
| 1 | 适配K、B、J、E、T、S、R热电偶 | |||||||||||
| 2 | 适配Pt100、Cu50热电阻 | |||||||||||
| 3 | 适配霍尔变送器mV，量程自由设定 | |||||||||||
| 4 | 适配远传压力表（30～350）Ω，量程自由设定 | |||||||||||
| 6 | 适配（4～20）mA输入，量程自由设定 | |||||||||||
| 8 | 适配（1～5）V输入，量程自由设定 | |||||||||||
| 9 | 用户特殊要求的分度号 | |||||||||||
|
|
缺省为220VAC供电 | |||||||||||
| D |
24VDC供电 | |||||||||||
|
|
|
缺省为无附加24VDC馈电电源输出 | ||||||||||
| P |
附加24VDC馈电电源输出 | |||||||||||
| 缺省为不带串行通讯接口 | ||||||||||||
| 2 | RS232串行通讯接口 | |||||||||||
| 4 |
RS485串行通讯接口（带隔离） |
|||||||||||
| M |
Modbus协议 | |||||||||||
＊ (48×48×100)mm (72×72×100)mm规格，订货时请向厂家咨询。
＊ 报警（O2），报警（O3）用户可自行组态为上限报警或下限报警。
＊ 双光柱的仪表仅有两种外型尺寸：（160×80×115）mm (80×160×115)mm
＊ 特殊要求请与厂家联系
