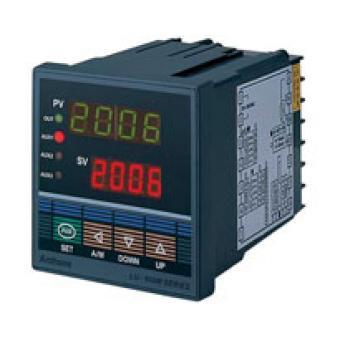

安东仪表LU-900M、LU-960H智能程序分段限幅调节仪
一、概述
LU-960H智能程序调节仪是在LU-960M智能程序调节仪的基础上增加分段限幅功能而设计，每段程序除了可设定运行时间及设定值外，还可设定该段的最大输出值（即限幅功能），可设定140段程序控制曲线。通过采用模块化结构及EMI抑制等多种技术进一步提高产品的抗干扰能力及整机性能，结合模糊PID先进的控制方式，使仪表在功能和性能上都日臻完美。
LU-960H智能程序调节仪同时适配各种热电偶、热电阻及标准输入信号，具有多种输出方式和控制方式，可设定五段至一百四十段程序控制曲线，适用于需要进行高精度多段曲线程序升/降温控制的系统。
LU-960H智能程序调节仪采用模糊理论与传统PID控制相结合的控制方式，使控制过程具有响应快、超调小、精度高的特点。具有位式控制、手动/自动无扰动切换及自整定功能。采用双四位LED数码显示，可同时显示测量值设定值及运行时间 。硬件采用WATCHDOG电路，软件采用冗余与陷阱等多种抗干扰技术。具有两路可编程控制事件输出。
LU-960H智能程序调节仪广泛应用于化工、陶瓷轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
二、主要技术指标
基本误差：±（0.2%F.S±1）个字
分辩力：1、0.1
显示：双四位LED数码管+光柆显示
输入规格：
K、S、B、T、E、J、Wre325、N
Pt100、Cu50、Cu100
0-10mA、4-20 mA、0-5V、1-5V
特殊输入:R、Wre526、mV、其它
输出模块规格：
J1：继电器输出（阻性250VAC/3A常开+常闭）
J2：继电器输出（阻性250VAC/0.8A常开）
T：固态继电器触发输出（12V/40mA）
T1：单路可控硅过零触发输出
T2：两路可控硅过零触发输出
I1：电流变送输出（为0 -10mA/4-20mA）
I2：电流变送输出（为0 -10mA/4-20mA）
V1：DC12V/50mA馈电模块
V2：DC24V/50 mA馈电模块
V3：DC5 V/50 mA馈电模块
V5：控制/变送电压输出
R：RS232通讯模块
S：RS485通讯模块
C1：单相可控硅移相触发
C3：三相三线可控硅移相触发
C4：三相四线可控硅移相触发
五至一百四十段控制曲线
热电偶冷端补偿误差：±1°C
断偶或超量程：显示符号Sb
采样周期：0.5秒
电源电压：85~264VAC
功耗：4W
另：仪表可配接直流24V供电，选型时在型号后加“-24V”，如Lu-906KAJ1J101-24V,但G型无直流24V供电。
三、外形及开口尺寸(宽×高×深) 单位：mm
A型：96×96×105 开口：92×92
B型：48×96×105 开口：45×92
C型：96×48×105 开口：92×45
D型：160×80×105 开口：152×76
E型：80×160×105 开口：76×152
F型：72×72×105 开口：68×68
G型：48×48×100 开口：44×44
