一、概述

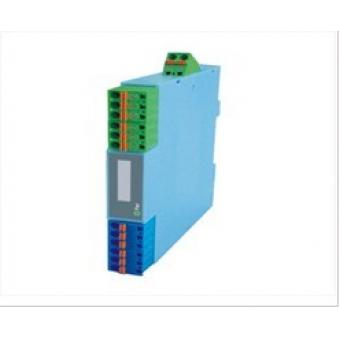

● LU-B11安全栅可连接多种小于20mA或小于10V的直流信号。
● 接受来自处于安全区的 DCS/PLC 系统或其它操作器的直流电压信号，经安全栅隔离传送，输出所需的直流电流或电压信号 ，驱动处于危险现场的电气转换器、阀门定位器、显示设备等本安仪表。
● 采用独立电源供电，供电电源—输入—输出之间隔离。
二、技术指标
● 输入参数（安全区信号）
输入电流时 输入范围：4～20mA
输入电阻：内置输入电阻器100Ω
输入电压时 输入范围：1～5V、0-5V、0-10V
输入电阻：>500KΩ
● 输出参数（危险区信号）
输出电流时 输出范围：4～20mA
允许负载：≤750Ω
输出电压时 输出范围：1～5V
内置电阻：250Ω
输出阻抗：≤500Ω
● 本质安全参数
防爆标志： [Exia]ⅡC
最高电压Um： 250V
最高输出电压Uo： 28V
最大输出电流Io：93mA
最大外部电感Lo：2.4mH
最大外部电容Co：0.05μF
● 环境参数
供 电 电 源：20-30VDC
纹波系数10%P-P 以下约1W
电源显示灯：绿色LED 、电源供电时亮灯
使用温度范围：-20~ +60℃
使用湿度范围：0 ~ 95%RH （无冷凝）
● 综合技术参数
标准精度：±0.1%
温度漂移：±0.015%/℃
响应时间：≤10mS
绝缘电阻：输入-输出-电源间2.5KV，1min，50HZ
隔离强度：输入-输出-电源间≥100MΩ/500VDC
负载电阻变化的影响：±0.1%/250Ω（电流输出时）
±0.1%（电压输出时）
上电稳定时间：≤3s
