SWP-LED多路巡检商品描述：

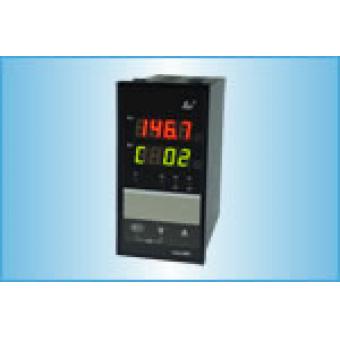

SWP-LED多路巡检控制仪

　　SWP-LED系列多路巡检控制仪用于工业控制系统多测量点的巡回检测、显示和报警。

一、主要特点

　　可选择各输入通道统一报警控制输出(或统一变送输出)或各输入通道分别报警控制输出(或分别变送输出)。各通道统一报警控制输出并且可选择报警带记忆（任一通道报警未解除将一直报警直至所有通道均无报警）或报警无记忆（巡回至有报警通道时输出报警，巡回至无报警的通道时则不报警）。

二、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）

型号	SWP-MD80系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	SWP-MS80系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g
型号	SWP-MD808系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	SWP-MS808系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g

三、 SWP-LED系列多路巡检测量控制仪型谱表

型号

代码

说明

SWP - M

□　□ □ □-　□　□ -□ □ - □　□- □-　□

智能多路巡检控制仪

外形特征

横式显示仪表

竖式显示仪表

外形尺寸

160×80mm（横式）,80×160mm（竖式）

控制作用

□ □

参见"控制作用"

通讯方式

□

参见"通讯方式"

输出方式

□

参见"控制输出方式"

输入类型

□ □

参见"输入类型"

第一报警方式

□

参见"报警方式"

第二报警方式

□

参见"报警方式"

报警记忆

带报警记忆功能

不带报警记忆功能

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

★ 特殊型号或要求的，请提供分度号或参考标准，定货时说明。

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切换输入
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 报警方式

选型代码	N	H	L
输出方式	无位式控制或报警（可省略）	位式上限控制或上限报警	位式下限控制或下限报警

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 控制输出方式

选型代码	0	1	2	3	4	5	6	7	8	9
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	特殊规格	SOT输出

★ 控制作用

选型代码	06	07	08	09	14
输出方式	八路巡检测量显示	八路巡检统一控制/报警输出	八路巡检分别控制/报警输出	十六路巡检测量显示	十六路巡检统一控制/报警输出
