一、概述

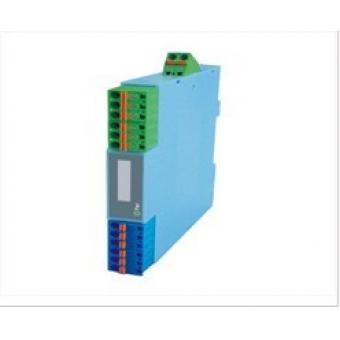

● LU-AB22安全栅将直流信号转换成隔离的标准过程信号，并且限制危险能量从本安端子窜入到危险场所。
● 两个独立的输入、输出通道，每一通道的“输入—输出—电源”三者磁隔离。
二、技术参数
●危险区信号
通道1：
输入电流时 输入范围：4～20mA、0-20mA、0-10mA
配电电压：≥16VDC
输入电阻：内置输入电阻器50Ω
输入电压时 输入范围：1～5V、0-5V、0-10V
输入阻抗：≥500KΩ
通道2：
输出电流时 输出范围：4～20mA
允许负载：≤750Ω
●安全区信号
通道1：
输出电流时 输出范围：4～20mA、0-20mA、0-10mA
允许负载：≤350Ω
输出电压时 输出范围：1～5V、0-5V、0-10V
输出阻抗：≤500Ω
通道2：
输入电流时 输入范围：4～20mA
输入电阻：50Ω
●本质安全参数
防爆标志： [Exia]ⅡC
最高电压Um： 250V
最高输出电压Uo： 28V
最大输出电流Io： 93mA
最大外部电感Lo： 2.4mH
最大外部电容Co： 0.05µF
● 环境参数
供 电 电 源：20-30VDC
纹波系数10%P-P 以下约5W
电源显示灯：绿色LED 、电源供电时亮灯
使用温度范围：-20~ +60℃
使用湿度范围：0 ~ 95%RH （无冷凝）
● 综合技术参数
标准精度：±0.1%
温度漂移：±0.015%/℃
响应时间：≤10mS
绝缘电阻：输入-输出-电源间2.5KV，1min，50HZ
隔离强度：输入-输出-电源间≥100MΩ/500VDC
负载电阻变化的影响：±0.1%/250Ω（电流输出时）
±0.1%（电压输出时） 上电稳定时间：≤3s
