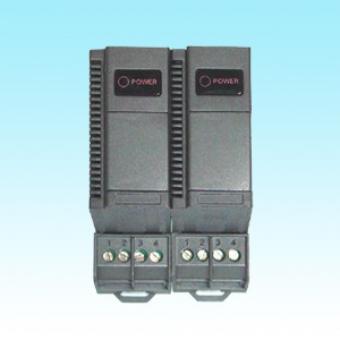

东辉仪表DYR（FK）系列卡装开关量输出隔离安全栅DYRFK-2100S、DYRFK-2200S
DYR系列卡装开关量输出隔离安全栅
一、 主要技术参数
1.供电电源：24VDC±10% 功耗约1W
2.响应时间：≤1s 隔离强度： 1500V/min 绝缘电阻：≥100MΩ/500VDC
3.工作温度：0～50℃ 相对湿度：0～95%RH
4.危险区信号：
输出： 逻辑信号 输出电压：≤28V
输出电流：45mA,短路保护 开关频率：≤10Hz
5.安全区信号：
输入：开关电压输入（开关触点或逻辑电压）
输入开关闭合：≤5V 输入开关开启：8～16V
输入电流：≤1mA/24V 开关延时：≤2ms
6.危险区输出特性： 最高输出电压 24V
最低输出电压12V(输出电流45mA)
7.认证参数：
防爆合格证号：32006667 防爆等级标志：[Exia]IIC
最高允许电压Um：242V 最高开路电压Uo：28V
最大短路电流Io：118mA 最大外部电感Lo：1.5mH
最大外部电容Co：0.083µF
DYR系列卡装开关量输出隔离安全栅型谱
型谱
说明
DY
大延牌系列仪表
R
卡装仪表（25×80×80）mm
FK
开关量信号输出隔离安全栅
―
符号连接符
21
开关触点输入
22
逻辑电平输入
00
继电器触点输出
S
插装式（24VDC供电）
