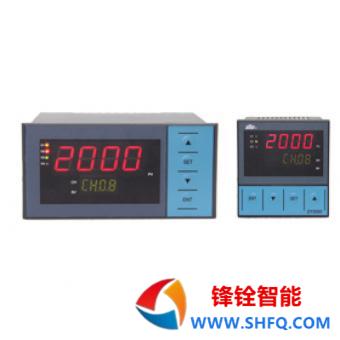

东辉仪表DY2000(D)多路巡检控制数字显示仪表DY21D0008、DY22D0008、DY26D0008、DY28D0008、DY29D0008、DY21D0016、DY22D0016、DY26D0016、DY28D0016、DY29D0016、DY21D0024、DY22D0024、DY26D0024、DY28D0024、DY29D0024
1. 各个通道的输入分度号可分别设定电阻型、电偶型和标准信号型,标准信号型各通道量程可分别设定。
2. 各个通道的上下限和回差可在全量程范围内分别设定。
3. 公用继电器报警可根据需要设定成总或报警(只要有效通道中任一路超限继电器即锁存报警)、跟随报警(对当前测量路号报警)或定点报警(对指定号的状态报警)。
4. 变送输出方式可选择为最大值变送输出或任一通道变送输出。
5. 仪表提供一组24VDC馈电,馈电最大输出电流可达500mA。
产品介绍
DY2000多路巡检显示控制仪表型谱
型 谱 |
说 明 |
|||||||||||
DY
|
大延牌智能型仪表 |
|||||||||||
|
2 |
SMT+开关电源(AC:85V~265V 50/60Hz) |
||||||||||
|
1 |
宽×高×深:(160×80×115) mm |
||||||||||
2 |
(80×160×115) mm |
|||||||||||
6 |
(96×48×112) mm * (只能为8路巡检) |
|||||||||||
8 |
(48×96×112) mm * (只能为8路巡检) |
|||||||||||
9 |
(96×96×112) mm (只能为8路巡检) |
|||||||||||
|
D
|
多路巡检显示控制仪 |
||||||||||
|
0 |
不带控制报警输出,不带变送输出 |
||||||||||
1 |
报警(O2)+报警(O3) |
|||||||||||
2 |
变送输出(O1)+报警(O2)+报警(O3) |
|||||||||||
6 |
带继电器组 * |
|||||||||||
9 |
用户特殊要求的输出 |
|||||||||||
0 |
万能分度号输入 * |
|||||||||||
1 |
适配K、B、J、E、T、S、R热电偶 |
|||||||||||
2 |
适配Pt100、Cu50、G53、ba1、ba2热电阻 |
|||||||||||
3 |
适配霍尔变送器mV |
|||||||||||
4 |
适配远传压力表(30~350)Ω |
|||||||||||
6 |
适配(4~20)mA输入,量程自由设定 |
|||||||||||
8 |
适配(1~5)V输入,量程自由设定 |
|||||||||||
9 |
用户特殊要求的分度号 * |
|||||||||||
08 |
八路 |
|||||||||||
16 |
十六路 |
|||||||||||
24 |
二十四路 (只能为偶型) |
|||||||||||
|
缺省为220VAC供电 |
|||||||||||
D |
24VDC供电 |
|||||||||||
|
P |
附带24VDC/500mA电源(220VAC供电) * |
||||||||||
|
缺省为无以下功能 |
|||||||||||
1 |
微型打印机通讯接口 |
|||||||||||
2 |
RS232串行通讯接口 |
|||||||||||
4 |
RS485串行通讯接口(带隔离) * |
|||||||||||
M |
Modbus协议 |
|||||||||||
