一、概述
● 将热电偶信号转换成隔离的、与温度成线性的标准过程信号
● “输入-输出-电源”三者磁隔离
● 纯数字化调整
● 带电源显示灯

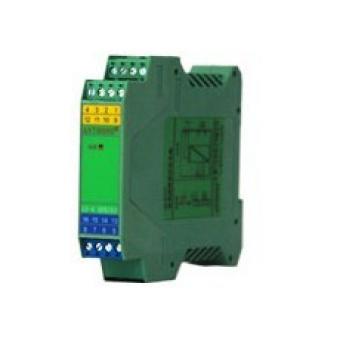

● 卡装式构造的信号隔离处理器
二、技术指标
● 输入参数
输入范围(自动冷端补偿)
分度号 测量范围 最小量程
K 0-1300 120
E 0-1000 80
S 0-1600 580
B 400-1800 1000
R 0-1600 850
T -200-400 120
N 0-1200 180
Wre325 0-2300 340
J 0-800 100
● 输出参数
输出电流时
输出范围： 4~20mA（占用隔离器电源 ）
4~20mA（外供24VDC电源 ）
允许负载：≤500Ω
输出电压时 输出范围：1~5V
允许负载：≥10KΩ
● 环境参数
供 电 电 源：DC24V±10%
纹波系数10%P-P 以下约2W
使用温度范围：-5 ~ +55 ℃
使用湿度范围：0~90%RH （无冷凝）
电源显示灯：红色LED 、电源供电时亮灯
● 综合技术参数
标准精度：±0.3%
温度系数：±0.015%/℃
响应时间：≤0.5S（0→90%）
电源电压变动的影响：±0.1%/允许电压范围
绝缘电阻：输入—输出—电源之间
100MΩ以上/DC 500V
隔离强度：输入-输出-电源- 接地之间
DC 1500V 1 分钟（直流电源）
AC 1500V 1 分钟（交流电源）
负载电阻变化的影响：±0.1%/250Ω
上电稳定时间：≤3s
