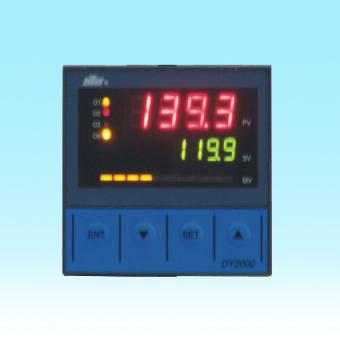

DY2000时间程序PID调节数字/光柱显示仪表
一、主要特点
1. 预存程序曲线最多可达8条，总段数最多达64 段。
2. 自由组态以下功能：a. 循环功能。
b. 上电处理方式。
c. 自动跟踪测量值启动。
d. 运行过程中自动延时跟踪。
e. 停止状态下，选择无输出或调节输出，无源触点输出。
 |
 |
 |
二、DY2000时间程序PID调节数字/光柱仪表型谱
| 型 谱 |
说 明 |
|||||||||||
| DY |
大延牌智能型仪表 |
|||||||||||
|
|
2 |
SMT+开关电源(AC:85V～265V 50/60Hz) |
||||||||||
|
|
1 |
宽×高×深：(160×80×115) mm |
||||||||||
| 2 |
(80×160×115) mm |
|||||||||||
| 4 |
(48×48×100) mm ＊ |
|||||||||||
| 6 |
(96×48×112) mm |
|||||||||||
| 7 |
(72×72×100) mm ＊ |
|||||||||||
| 8 |
(48×96×112) mm |
|||||||||||
| 9 |
(96×96×112) mm |
|||||||||||
|
|
C |
时间程序自整定PID调节 |
||||||||||
| GC |
时间程序自整定PID调节+双光柱 ＊ |
|||||||||||
|
|
V |
调节器（1～5）V标准电压输出（O4） |
||||||||||
| I |
调节器（4～20）mA标准电流输出（O4） |
|||||||||||
| S |
调节可控硅过零控制输出（O4） |
|||||||||||
| W |
调节PWM调宽电压输出（DC20V、20mA） （O4） |
|||||||||||
| R |
调节PWM调宽继电器输出（O4） |
|||||||||||
|
|
0 |
无输出 |
||||||||||
| 1 |
报警（O2）+报警（O3） |
|||||||||||
| 2 |
（4～20）mA变送输出（O1）+报警（O2）+报警（O3） |
|||||||||||
| 3 |
（1～5）V变送输出（O1）+报警（O2）+报警（O3） |
|||||||||||
| 4 |
通讯（O1）+报警（O2）+报警（O3） |
|||||||||||
| 5 |
通讯（O1）+（4～20）mA变送输出（O2）+报警（O3） |
|||||||||||
| 6 |
通讯（O1）+（1～5）V变送输出（O2）+报警（O3） |
|||||||||||
| 9 |
用户特殊要求的输出 |
|||||||||||
| 0 |
输入信号类型由用户自由选择，出厂时设定在（4～20）mA输入 |
|||||||||||
| 1 |
适配K、B、J、E、T、S、R热电偶 |
|||||||||||
| 2 |
适配Pt100、Cu50热电阻 |
|||||||||||
| 3 |
适配霍尔变送器mV，量程自由设定 |
|||||||||||
| 4 |
适配远传压力表（30～350）Ω，量程自由设定 |
|||||||||||
| 6 |
适配（4～20）mA输入，量程自由设定 |
|||||||||||
| 8 |
适配（1～5）V输入，量程自由设定 |
|||||||||||
| 9 |
用户特殊要求的分度号 |
|||||||||||
|
|
缺省为220VAC供电 |
|||||||||||
| D |
24VDC供电 |
|||||||||||
|
|
|
缺省为无附加24VDC馈电电源输出 |
||||||||||
| P |
附加24VDC馈电电源输出 |
|||||||||||
| 缺省为不带串行通讯接口 |
||||||||||||
| 2 |
RS232串行通讯接口 |
|||||||||||
| 4 |
RS485串行通讯接口（带隔离） |
|||||||||||
| M |
Modbus协议 |
|||||||||||
