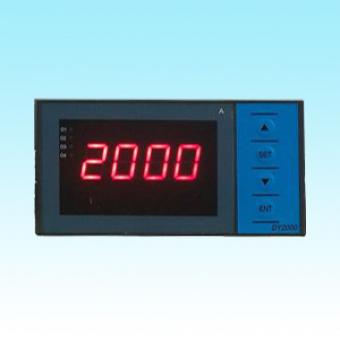

DY2000经济型Q型操作器
一、主要特点
1. 接受故障信号输入和PID调节信号输入。
2. 把预置型操作器和跟踪型操作器合二为一。
3. 故障自动切换，主机故障或系统故障信号输入时接受其故障信号，自动实现
输出状态从自动到手动的切换。故障解除 后，仪表自动恢复自动状态。
4. 操作器输出手动/自动工作状态信号，供系统识别本仪表的工作状态。
5. 故障信号输入制式可选择开关量或电平量。
DY2000经济型Q型操作器系列型谱
型谱
说明
DY
大延牌智能型仪表
2
SMT+开关电源(AC85V-265V,50/60Hz)
1
宽×高×深：(160×80×115) mm
2
(80×160×115) mm
4
(48×48×100) mm ＊
6
(96×48×112) mm
7
(72×72×100) mm ＊
8
(48×96×112) mm
9
(96×96×112) mm
EQ
经济型Q型操作器
GEQ
经济型Q型操作器+单光柱
6
（4～20）mA调节信号输入
8
（1～5）V调节信号输入
6
（4～20）mA操作电流输出
8
（1～5）V操作电压输出
R
触点式故障信号输入
V
电平式故障信号输入(订货时请注明电压范围)
A
触点式状态信号输出
B
电平式状态信号输出
缺省为220VAC供电
D
24VDC供电
缺省为无附加24VDC馈电电源输出
P
附加24VDC馈电电源输出
缺省为不带串行通讯接口
2
RS232串行通讯接口
4
RS485串行通讯接口（带隔离）
M
Modbus协议
＊ (72×72×100) mm仪表若需要带通讯接口请与厂家联系。
＊ (48×48×100) mm订货时请向厂家咨询。
