范围 OsiSense XC
系列号 Standard compact

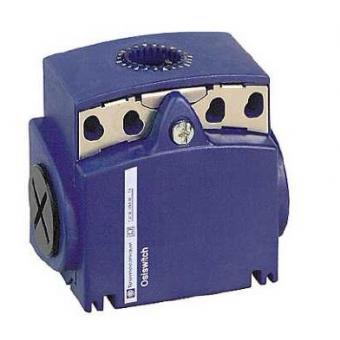

产品或组件类型 限位开关本体
设备短名 ZCT
设计 紧凑型
本体类型 固定式
相连的头部 ZCE01
ZCE02
ZCE05
ZCE06
ZCE07
ZCE08
ZCE10
ZCE11
ZCE13
ZCE14
ZCE21
ZCE24
ZCE27
ZCE28
ZCE29
ZCE62
ZCE63
ZCE64
ZCE65
ZCE66
ZCE67
ZCEH0
ZCEH2
本体材料 塑料
极数 2
触点类型和构成 1 NC + 1 NO
触点动作 慢中断,先断后合
补充信息
电气连接 螺钉夹端子, 夹紧力: 1 x 0.5...2 x 2.5 mm²
电缆进线孔 2用于M16 x 1.5电缆套的带孔进线, 电缆外径: 4...8 mm
触线绝缘形式 Zb
触线材料 镀银触头
强制打开 有
最小制动速度 6 m/s
触线规定牌号 R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conforming to EN/IEC 60947-5-1 appendix A
B300, AC-15 (Ue = 240 V, Ie = 1.5 A) conforming to EN/IEC 60947-5-1 appendix A
Ui额定绝缘电压 500 V 污染等级 3 符合 IEC 60947-1
300 V 符合 UL 508
300 V 符合 CSA C22-2 No 14
Uimp额定冲击耐受电压 6 kV 符合 IEC 60947-1
6 kV 符合 IEC 60664
短路保护 10 A by gG 熔断器 熔断器
电气寿命 5000000 周, DC-13 48 V, 9 W, 工作额定值: < 60 cyc/mn, 负载系数: 0.5 符合 IEC 60947-5-1 附录 C
5000000 周, DC-13 24 V, 13 W, 工作额定值: < 60 cyc/mn, 负载系数: 0.5 符合 IEC 60947-5-1 附录 C
5000000 周, DC-13 120 V, 7 W, 工作额定值: < 60 cyc/mn, 负载系数: 0.5 符合 IEC 60947-5-1 附录 C
宽度 58 mm
高度 51 mm
深度 30 mm
产品重量 0.085 kg
环境
产品兼容性 XCKT
工作环境温度 -25...70 °C
存储环境温度 -40...70 °C
