商品描述：

WP防盗型智能流量积算控制仪WP-S802-02-AAG-HL-2P商品描述：

采用先进的微处理器进行智能控制，适用于各种液体、一般气体、蒸汽、天然气等介质的流量检测与积算控制。本表含有前述智能流量积算控制仪的全部功能,增加了独特的防盗措施，提高了系统的安全性，即使在断电的情况下,亦可有效地防止盗用，保证了用户的准确计量使用,且操作简便，可靠性高。
    采用查表补偿方式，可根据温度和压力自动实现高精度的准确积算。
    采用多层加密法，超级管理员密码位数达六位(0～999999自由组合)。
    采用全中文大屏幕（带背光）LCD液晶显示,可清晰的显示实时测量值及各参数值；并具有节电模式，可根据时间设定自动关闭显示背光。

主要技术参数

特性

数学模型 ·参见仪表操作手册
测量精度 ·测量显示精度：±0.5%FS±1
         ·频率转换精度：±1脉冲(LMS)一般优于0.2%
分辨率 ·±1字
显示范围 ·-199999～999999
显示方式 ·第一屏显示
         ·仪表上电累积时间（0～999999小时）
         ·仪表断电累积时间（0～9999小时:59分钟）
         ·六位（0～999999）瞬时流量值
         ·十一位（0～99999999999）累积流量值(亦可显示整数八位，小数三位)
         ·第二屏显示
       ·六位（-199999～999999）实时温度值
         ·六位（-199999～999999）实时压力值
         ·六位（0～999999）实时体积瞬时流量值(或频率/差压值)
         ·十一位（0～99999999999）体积累积流量值(亦可显示整数八位，小数三位)
         ·第三屏显示
         ·前次仪表断电日期记录 ·前次仪表断电时间记录
         ·前次仪表断电时间内的累积流量
         ·失窃次数（超级用户密码若连续七次输错，则自动在失窃次数上加1，且该数
           据不可消除，只能在计至最大值999999后自动清零）
         ·第四屏显示
         ·设定的倒计时间(0～9999小时)
         ·实际当前倒计时间(0～9999小时.分钟)
         ·累积断电次数(0～999999次)
         ·当前日期，当前时间每隔1秒进行切换
控制方式 ·可选择上限、下限或上上限、下下限控制,带有常开/常闭输出
控制设定值 ·控制设定值和回差值全量程内自由设定
定量控制 ·可选择流量定量到控制，LED输出指示。
           ·可选择流量定量过程控制，LED输出指示。
小信号切除 ·当流量信号<小信号切除的设定值时，则视为无流量信号
小信号补偿 ·当流量信号<最大量程×小信号补偿%时,则流量信号为最大量程×小信号补
             偿%，此可防止利用传感器低信号段特性来行窃。
补偿方式 ·温度、压力、温度+压力自动补偿
参数设定 ·面板轻触式按键数字设定
           ·参数设定值断电后永久保存
           ·参数设定值密码锁定
保护方式 ·断电后流量累积值保持时间大于五年
           ·参数设定值断电后永久保存
           ·工作异常自动复位

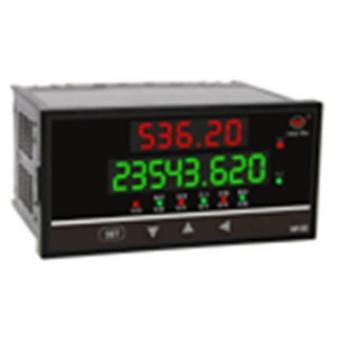

产品外形

外形尺寸：160×80×115mm
开孔尺寸：152×76mm

外形尺寸：80×160×115mm
开孔尺寸：72×152mm

产品接线图

防盗型智能流量积算控制仪接线图

型谱表

型　　　　　号										说　　　　　明
WP-	□	□□□	-□	□	-□	-□	□	-□□	-□
外形特征										LCD液晶屏幕横式显示（可省略）
外形特征	S									LCD液晶屏幕竖式显示
控制作用		801								无补偿
		802								带补偿输入
		805								用户特定曲线补偿---查表法
通讯方式			0							无通讯输出
			2							RS-232C通讯方式
			8							RS-485通讯接口
输出方式				0						无控制输出
				1						继电器控制或报警输出
				2						恒流(4～20)mA输出(对应补偿后瞬时流量)
				3						恒流(0～10)mA输出(对应补偿后瞬时流量)
				4						恒压（1～5）V输出(对应补偿后瞬时流量)
				5						恒压（0～5）V输出(对应补偿后瞬时流量)
				6						SCR可控硅过零触发脉冲输出
				7						SSR固态继电器控制输出
				8						特殊规格变送输出
输入方式					□					流量、差压或频率（见输入类型表）
					□					压力补偿输入（见输入类型表）
					□					温度补偿输入（见输入类型表）
第一报警						N				无控制/报警（可省略）
						H				第一报警为上限报警
						L				第一报警为下限报警
第二报警							N			无报警（可省略）
							H			第二报警为上限报警
							L			第二报警为下限报警
馈电输出								P		单路DC 24V馈电输出
馈电输出								2P		双路DC 24V馈电输出
供电方式										AC 220V供电（线性电源，可省略）
									T	AC 90～265V供电（开关电源）
									W	DC 24V供电（开关电源）

★注：1、外接启动、停止、清零功能见随机接线图。
      2、LCT802、LCT803、LCT804系列可通过设定仪表二级参数相互切换。
      3、如用户选择特定曲线补偿输入(查表法)时，请在订货时提供相关技术参数或密度表格。
选型举例：WP-LCT801-02-F-N; WP-LCTS802-21-AAG-HL-P;
          WP-LCT803-81-ACK-HL; WP-LCT803-01-FCG-HL-P

输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码
A	4mA ～20mA	-19999～99999d	O	脉冲-集电极开路	0～5KHz	本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
B	0～10mA	-19999～99999d	E	热电偶E型	0～1000℃
C	1V ～5V	-19999～99999d	K	热电偶K型	0～1300℃
D	0～5V	-19999～99999d	R	用户特定	-19999～99999d
F	脉冲	0～5KHz	N	无补偿输入
G	Pt100	-200～650℃
