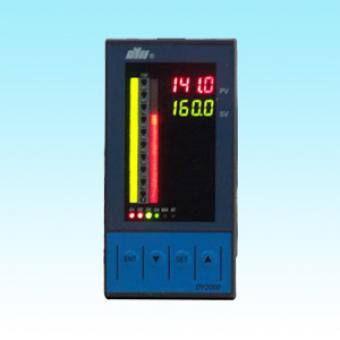

DY2000智能阀门定位器
一、主要特点
1. 本系列产品与电动执行器配套可以对各种阀门或装置进行自动定位操作。功能相当于数字式伺服放大器+手操器。
2. 显示控制信号阀位反馈信号。
3. 可根据执行器的行程时间进行虚拟控制。
二、DY2000智能阀门定位器系列型谱
| 型谱 |
说明 |
||||||||||
| DY |
大延牌智能型仪表 |
||||||||||
| 2 |
SMT+开关电源(AC：85V～265V,50/60Hz) |
||||||||||
| 1 |
宽×高×深：(160×80×115) mm |
||||||||||
| 2 |
(80×160×115) mm |
||||||||||
| 6 |
(96×48×112) mm |
||||||||||
| 8 |
(48×96×112) mm |
||||||||||
| 9 |
(96×96×112) mm |
||||||||||
| X |
阀门定位器 |
||||||||||
| GX |
阀门定位器+双光柱 ＊ |
||||||||||
| 0 |
不带阀位变送输出 |
||||||||||
| 6 |
带阀位变送输出：（4～20）mA |
||||||||||
| 8 |
带阀位变送输出：（1～5）V |
||||||||||
| 6 |
控制信号：（4～20）mA |
||||||||||
| 8 |
控制信号：（1～5）V |
||||||||||
| 9 |
用户特殊要求的输出 |
||||||||||
| 2 |
反馈信号：电位器加5VDC输出 |
||||||||||
| 6 |
反馈信号：（4～20）mA输入 |
||||||||||
| 8 |
反馈信号：（1～5）V输入 |
||||||||||
| 9 |
用户特殊要求的分度号 |
||||||||||
|
|
缺省为无5VDC/24VDC馈电电源输出 ＊ |
||||||||||
| P |
5VDC/24VDC馈电电源输出 ＊ |
||||||||||
| 缺省为不带串行通讯接口 |
|||||||||||
| 2 |
RS232串行通讯接口 |
||||||||||
| 4 |
RS485串行通讯接口（带隔离） |
||||||||||
| M |
Modbus协议 |
||||||||||
