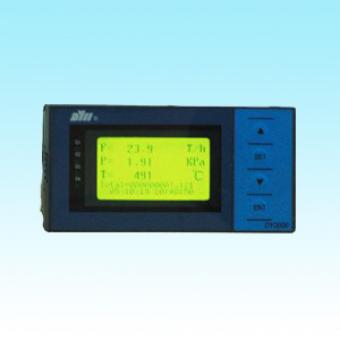

DY2000液晶显示蒸汽热量积算控制仪表
一、主要特点
1. 秉承DY2000仪表的优良性能。
2. 采用图形液晶显示技术，丰富的显示功能：实时显示流量信号百分比（模拟信号）、输入脉冲频率（脉冲信号）、瞬时流量、压力补偿、温度补偿及积算值。
3. 具有最近16次上电、掉电时刻查询功能，良好的防盗窃功能。
4. 具有流量积算值报表查询功能，长度为8年+12月+31天+24小时。
5. 具有对K系数进行非线性曲线校正功能。
6. 具有继电器报警时刻查询功能，两路报警分别最多42个报警时间点。
7. 用户根据实际工况自行组态各种输入信号类型（饱和蒸汽或过热蒸汽）等，适用性强。
8. 用户可自行设定小信号切除。
9. 温度、压力传感器断线时可自行进入预置定补偿。
10. 可选择温度、压力自动补偿或人工定值补偿（无需温度、压力传感器）。
二、DY2000液晶显示蒸汽热量积算控制仪表接线图
三、DY2000液晶显示蒸汽热量积算控制仪表系列型谱
| 型 谱 |
说 明 |
||||||||||||||
| DY |
大延牌智能型仪表 |
||||||||||||||
| 2 |
SMT+开关电源(AC:85V～265V 50/60Hz) |
||||||||||||||
| 1 |
宽×高×深：(160×80×115) mm |
||||||||||||||
| 2 |
(80×160×115) mm |
||||||||||||||
| 9 |
(96×96×112) mm |
||||||||||||||
| SL |
液晶显示蒸汽热量积算控制仪 |
||||||||||||||
| 缺省为黄色背光 |
|||||||||||||||
| B |
蓝色背光 |
||||||||||||||
| 0 |
无输出 |
||||||||||||||
| 1 |
报警（O2）+报警（O3） |
||||||||||||||
| 2 |
报警（O2）+报警（O3）+（4～20）mA变送输出（O4） |
||||||||||||||
| 3 |
报警（O2）+报警（O3）+（1～5）V变送输出（O4） |
||||||||||||||
| 4 |
通讯/打印（O1） |
||||||||||||||
| 5 |
通讯/打印（O1）+报警（O2）+报警（O3） |
||||||||||||||
| 6 |
通讯/打印（O1）+报警（O2）+报警（O3）+（4～20）mA变送输出（O4） |
||||||||||||||
| 7 |
通讯/打印（O1）+报警（O2）+报警（O3）+（1～5）V变送输出（O4） |
||||||||||||||
| 9 |
用户特殊要求的输出 |
||||||||||||||
| 0 |
适配三角波、正弦波、方波等脉冲输出传感器（300mV＜幅值＜12V） |
||||||||||||||
| 1 |
适配NPN、PNP、三极管脉冲输出传感器 |
||||||||||||||
| 2 |
适配无源触点脉冲输出传感器 |
||||||||||||||
| 6 |
流量信号（4～20）mA输入 |
||||||||||||||
| 8 |
流量信号（1～5）V输入 |
||||||||||||||
| 9 |
用户特殊要求的流量信号输入 |
||||||||||||||
| 0 |
无温度补偿 |
||||||||||||||
| 1 |
K、E型热电偶输入 |
||||||||||||||
| 2 |
Pt100热电阻输入 |
||||||||||||||
| 6 |
温度信号（4～20）mA输入 |
||||||||||||||
| 8 |
温度信号（1～5）V输入 |
||||||||||||||
| 9 |
用户特殊要求的输入 |
||||||||||||||
| 0 |
无压力补偿 |
||||||||||||||
| 6 |
压力信号（4～20）mA输入 |
||||||||||||||
| 8 |
压力信号（1～5）V输入 |
||||||||||||||
| 9 |
用户特殊要求的输入 |
||||||||||||||
| 0 |
工作介质由用户自由选择，出厂时设定在饱和蒸汽 |
||||||||||||||
| A |
饱和蒸汽 |
||||||||||||||
| S |
过热蒸汽 |
||||||||||||||
| 缺省为220VAC供电 |
|||||||||||||||
| D |
24VDC供电 |
||||||||||||||
| 缺省为无附加24VDC馈电电源输出 |
|||||||||||||||
| P |
附加24VDC馈电电源输出 |
||||||||||||||
| |
缺省为无以下功能 |
||||||||||||||
| 1 |
微型打印机通讯接口 |
||||||||||||||
| 2 |
RS232串行通讯接口 |
||||||||||||||
| 4 |
RS485串行通讯接口（带隔离） |
||||||||||||||
| M |
Modbus协议 |
||||||||||||||
＊报警（02）和报警（03）用户可自行组态为上限报警或下限报警
＊掉电记忆：记录仪表的掉电时间并保存长度0-999.9小时
