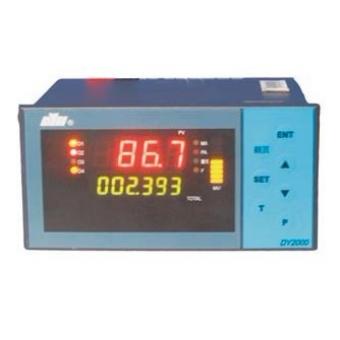

DY2000智能补偿式流量积算控制数字显示仪表
一、主要特点
1. 同时显示瞬时值（4位）和积算值（6位），机内积算字长12位，积算分辨力0.001。
2. 用户根据实际工况，可自行组态各种输入信号类型、测量介质等，适用性强。
3. 用户可自行设定小信号切除。
4. 温度、压力传感器断线时可自行进入预置定值补偿。
5. 可选择温度、压力自动补偿或人工定值补偿（无需温度、压力传感器）。
二、DY2000补偿式流量积算显示控制仪表接线图
1. 接线端子示意图
2. 输出接线图
三、DY2000补偿式流量积算显示控制仪表型谱
| 型 谱 |
说 明 |
|||||||||||||
| DY |
大延牌智能型仪表 |
|||||||||||||
|
|
2 |
SMT+开关电源(AC:85V～265V 50/60Hz) |
||||||||||||
|
|
1 |
宽×高×深：(160×80×115) mm |
||||||||||||
| 2 |
(80×160×115) mm |
|||||||||||||
| 6 |
(96×48×112) mm |
|||||||||||||
| 8 |
(48×96×112) mm |
|||||||||||||
| 9 |
(96×96×112) mm |
|||||||||||||
|
|
L
|
补偿式流量积算显示控制仪 |
||||||||||||
|
|
0 |
无输出 |
||||||||||||
| 1 |
报警（O1）+报警（O2） |
|||||||||||||
| 2 |
报警（O1）+报警（O2）+（4～20）mA变送输出（O3） |
|||||||||||||
| 3 |
报警（O1）+报警（O2）+（1～5）V变送输出（O3） |
|||||||||||||
| 4 |
通讯/打印（O1） |
|||||||||||||
| 5 |
通讯/打印（O1）+报警（O2）+报警（O3） |
|||||||||||||
| 6 |
通讯/打印（O1）+报警（O2）+（4～20）mA变送输出（O3） |
|||||||||||||
| 7 |
通讯/打印（O1）+报警（O2）+（1～5）V变送输出（O3） |
|||||||||||||
| 9 |
用户特殊要求的输出 |
|||||||||||||
| 0 |
适配三角波、正弦波、方波等脉冲输出传感器（300mV＜幅值＜12V） |
|||||||||||||
| 1 |
适配NPN、PNP、三极管脉冲输出信号 |
|||||||||||||
| 2 |
适配无源触点脉冲输出传感器 |
|||||||||||||
| 6 |
流量信号（4～20）mA输入 |
|||||||||||||
| 8 |
流量信号（1～5）V输入 |
|||||||||||||
| 9 |
用户特殊要求的流量信号输入 |
|||||||||||||
|
|
0 |
无温度补偿 |
||||||||||||
| 1 |
K、E型热电偶输入 |
|||||||||||||
| 2 |
Pt100热电阻输入 |
|||||||||||||
| 6 |
温度信号（4～20）mA输入 |
|||||||||||||
| 8 |
温度信号（1～5）V输入 |
|||||||||||||
| 9 |
用户特殊要求的输入 |
|||||||||||||
| 0 |
无压力补偿 |
|||||||||||||
| 6 |
压力信号（4～20）mA输入 |
|||||||||||||
| 8 |
压力信号（1～5）V输入 |
|||||||||||||
| 9 |
用户特殊要求的输入 |
|||||||||||||
| 0 |
工作介质由用户自由选择，出厂时设定在饱和蒸汽 |
|||||||||||||
| A |
饱和蒸汽 |
|||||||||||||
| S |
过热蒸汽 |
|||||||||||||
| G |
气体 |
|||||||||||||
| L |
液体 |
|||||||||||||
| 缺省为220VAC供电 |
||||||||||||||
| D |
24VDC供电 |
|||||||||||||
|
|
|
缺省为无附加24VDC馈电电源输出 |
||||||||||||
| P |
附加24VDC馈电电源输出 |
|||||||||||||
| |
缺省为无以下功能 |
|||||||||||||
| 0 |
掉电记忆 ＊ |
|||||||||||||
| 1 |
微型打印机通讯接口 |
|||||||||||||
| 2 |
RS232串行通讯接口 |
|||||||||||||
| 3 |
RS232串行通讯接口+掉电记忆 ＊ |
|||||||||||||
| 4 |
RS485串行通讯接口（带隔离） |
|||||||||||||
| 5 |
RS485串行通讯接口（带隔离）+掉电记忆 ＊ |
|||||||||||||
| 6 |
微型打印机通讯接口+掉电记忆 ＊ |
|||||||||||||
| M |
Modbus协议 |
|||||||||||||
