DYP2C5S 扩散硅压力变送器商品描述：

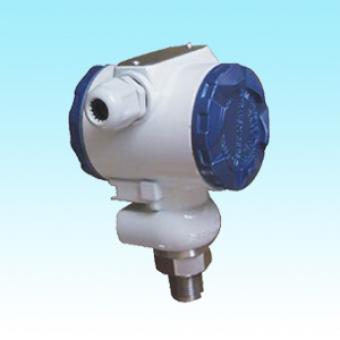

DYP2000系列(扩散硅)压力变送器

● DYP2000系列扩散硅压力变送器（-0.1MPa～0～0.01MPa……40MPa）
DYP2Nd1、DYP2Nc5、DYP2Nc2、DYPN2 c1 、DYP2c1 、DYP2 c2、 DYP2 c5、DYP2d1、DYP2d2、DYP2d5、DYP201、DYP202、DYP203、DYP210、DYP220、DYP230、DYP2ANd1、DYP2ANc5、DYP2ANc2、DYP2AN c1 、DYP2A c1 、DYP2A c2、 DYP2A c5、DYP2Ad1、DYP2Ad2、DYP2Ad5、DYP2A01、DYP2A02、DYP2A03、DYP2A10、DYP2A20、DYP2A30

      本产品采用进口高性能扩散硅充油隔离膜片传感器和智能化电路精制而成，对全范围的线性和温度进行补偿，可用于测量微小压力，超强的抗过载能力。传感器的隔离膜片具有强耐腐性能，可广泛用于石化、化工、电力、轻工、建材等行业控制系统中的压力测量。

一、 主要特点
1．     灵敏度高，可测量较小压力和负压。
2．     介质温度范围宽。
3．     过载能力强，不低于量程的150%。
4．     稳定性高，长期漂移小。
5．     抗腐蚀能力强，可用于几乎所有介质。
6．    软件非线性校正，线性可达0.1%FS。
二、 主要技术参数
环境温度：(－10～80)℃；相对湿度：≤95%
介质温度：(－55～80)℃
电源电压：24VDC
输出信号：(4～20)mA二线制
负载电阻：600Ω
准确度：0.5级
温度漂移：≤0.25%F·S /10℃

三、 接线图
1. 电气连接图详见说明书
2. 安装尺寸图

四、 DYP2000系列(扩散硅)压力变送器型谱

型谱								说明
DYP								大延牌压力变送器
	2							设计序列
								缺省为表压
		A						绝压
			Nd1					测量范围(－0.1～0)MPa ＊
			NC5					测量范围(－0.05～0)MPa ＊
			NC2					测量范围(－0.02～0)MPa ＊
			NC1					测量范围(－0.01～0)MPa ＊
			C1					测量范围0～0.01MPa
			C2					测量范围0～0.02MPa
			C5					测量范围0～0.05MPa
			d1					测量范围0～0.1MPa
			d2					测量范围0～0.2MPa
			d5					测量范围0～0.5MPa
			01					测量范围0～1.0MPa
			02					测量范围0～2.0MPa
								缺省为M20×1.5标准螺纹
				G				G 1/2外管螺纹
				N				NPT-1/2外锥管螺纹
								缺省为无表头
					M			指针式表头
					D			数字式指示表
						S		侧开外壳
						T		顶开外壳
							Da	隔爆安全质
							Fa	本质安全质
