SWP-LED 32段双区PID可编程序控制仪商品描述：

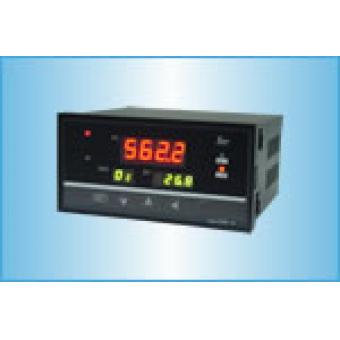

SWP-LED32段双区PID可编程序控制仪

　　SWP-LED系列32段PID可编程序控制仪适用于需要进行高精度多段曲线程序升/降温控制的系统。

　　SWP-LED系列32段PID可编程序控制仪可根据生产过程的要求，按照一定的曲线进行控制。

一、主要特点

　　1、可分别带有一路PID控制输出及一种变送输出，可适用于各种测量控制场合。

　　2、最多可分三十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。

　　3、可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。

　　4、具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。

　　5、可选择采用双区PID控制，抑制超调，提高控制精度。

二、特殊技术参数

控制输出方式	PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度	+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围	0.0%-100.0%（单位：0.1%）
积分（复位）时间	0-9,999s（单位：1s）
微分（比率）时间	0-9,999s（单位：1s）
控制周期	1-250s（单位：1s）
采样周期	0.5s

三、仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图）

型号	SWP-P805系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g
型号	SWP-P905系列	接线图
仪表外形	仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重量:400g

四、 SWP-LED系列32段 PID可编程序控制仪型谱表

型号

代码

说明

SWP -

　□　□　□□ -□ 　□　□-□□ - 　□ 　□ -□- □-□

特征

32段PID可编程序控制仪

外形尺寸

160×80mm（横），80×160mm（竖）

96×96mm

控制作用

可编程序控制

通讯方式

□

参见"通讯方式"

控制输出

□

参见"控制输出方式"

变送输出

□

参见"变送输出方式"

输入类型

□□

参见"输入类型"

第一报警方式

□

参见"报警输出方式"

第二报警方式

□

参见"报警输出方式"

馈电输出

□

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表

横式显示仪表

特殊型号或要求的, 请提供分度号或参考标准，定货时说明。

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300℃	15	0～5 V	-1999～99999 d	23	可切换输入	详见下表
08	Pt100	-200～650℃	16	0～20 mA	-1999～99999 d

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V
02	S	06	J	10	Cu50	15	0～5 V
03	K	07	WRe	12	4～20 mA
04	E	08	Pt100	13	0～10 mA
