商品描述：

WP智能多路巡检显示控制仪WP－D807－02-23－N-T商品描述：

智能多路巡检显示控制仪采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示控制，可巡回检测多路测量信号。并能对各种非线性输入信号进行高精度的线性校正。
    各输入端口均具备万能信号和单通道输入功能，且各路可同时输入不同类型的信号，输入信号全切换时只需通过仪表菜单的简单选定，即可实现不同类型输入信号（各种热电偶、热电阻、标准电压 / 标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
    控制输出有二种：各路统一报警输出/变送输出；各路分别独立报警输出/变送输出。统一报警型又分为：报警记忆型和报警无记忆型。输出回路均采用光电隔离，具有良好的抗干扰能力。
    具有高亮度LED数码显示和全中文大屏幕LCD液晶显示两种。可带有串行通讯接口。整机采用卡入式结构，使安装十分简便。

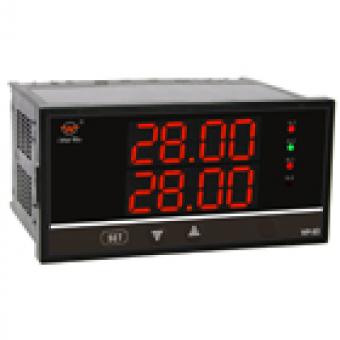

产品外形

16路以下外形尺寸：160×80×140mm
32路外形尺寸:160×80×252mm
开孔尺寸:152×76 mm

16路以下外形尺寸：80×160×140mm
32路外形尺寸:80×160×252mm
开孔尺寸:76×152 mm

产品接线图

接线柱式接线图（统一输出）——八路

接线柱式接线图（统一输出）——十六路

航空插头方式接线图（八路、十六路）

航空插头方式接线图（三十二路）

接线柱式接线图（分别输出）

航空插头式接线图（分别输出）

型谱表

型号										说明
WP-	□	□□□	-□	□	-□□	-□	□	□	-□
外形特征	D									双屏数码横式显示
	S									双屏数码竖式显示
	MD									液晶横式显示
	MS									液晶竖式显示
通道及控制		806								八路巡检测量显示
		807								八路巡检测量带统一报警
		808								八路巡检分别输出测量控制仪（注2）
		809								十六路巡检测量显示
		816								十六路巡检测量带统一报警
		832								三十二路巡检测量带统一报警
通讯方式			0							无通讯接口
			2							RS-232C通讯接口
			8							RS-485通讯接口
输出方式				1						继电器控制或报警输出
				2						(4～20)mA输出
				3						(0～10)mA输出
				4						(1～5)V输出
				5						(0～5)V输出
				6						SCR可控硅过零触发脉冲输出
				7						SSR固态继电器控制信号输出
				8						特殊规格变送输出
输入类型					□					参见“输入类型表”
第一报警						N				无控制/报警（可省略）
						H				第一报警为上限报警
						L				第一报警为下限报警
第二报警							N			无控制/报警（可省略）
							H			第二报警为上限报警
							L			第二报警为下限报警
馈电输出								P		DC24V馈电输出
供电方式										AC220V线性电源（可省略）
									T	AC（90～265）V开关电源供电
									W	DC24V供电

  ★注：1、8路分别输出和16路巡检仪有航空插头和接线柱式接线,出厂默认接线柱式,如需航空插头请订货时注明。32路巡检仪接线方式只有航空插头。
        2、分别输出为8路上限+8路下限控制报警输出或8路分别变送输出，输出继电器与变送二者选一。
    选型举例：WP－D806－02-23－N-T; WP－MD832－81-23－HL－T
