WP-101AC WP-101DC电流/电压变送转换模块商品描述：

WP-101AC WP-101DC电流/电压变送转换模块

电流/电压隔离转换模块是一种小型化插装式结构的转换模块，其具有工作电源、输入信号、输出信号三者相互隔离,能将输入的交流电压或交流电流转换成(4～20)mA或(1～5)V标准信号输出，具有精度高，线性好，调试简单、工作稳定可靠等特点，适用于电量参数的显示、记录、DCS系统的监控等场合。

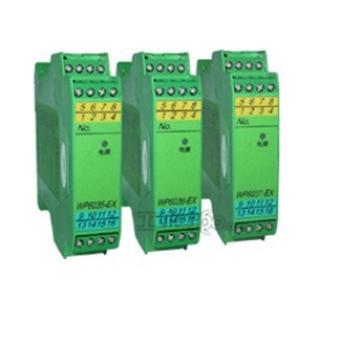

产品外形

模块面板端子示意图

模块接线端子示意图

型谱表

型　　　　　号						说　　　　　明
WP-101	□□	□□	□	□	□
仪表类别	AC					交流变送模块
仪表类别	DC					直流变送模块
信号输出类型		10				DC:(1~5)V输出
信号输出类型		20				DC:(4~20)mA输出
信号输入类型			A			电流信号输入
信号输入类型			V			电压信号输入
电源供电方式				T		AC（90~265）V开关电源（可省略）
输入范围					□	·0~2A:直流电流信号输入量程范围 ·0~5A：交流电流信号输入量程范围 ·0~100V、0~220V、0~380V、0~500V：交、直流电压信号输入量程范围。
