WP6240系列WP6241 WP6242 WP6243 WP6244 WP6245 WP6246直流信号转换器
输入信号:(4~20)mA DC或(1~5)V DC 订货指南:
WP6240系列直流信号转换器是一种模块结构的导轨式仪表,它将输入的(4~20)mA DC或(1~5)V DC信号转换成与之隔离的 (4~20)mA DC或(1~5)V DC的隔离信号输出 。供给指示仪、记录仪、模拟调节仪、可编程单/多回路数字调节仪、工业过程控制机及分散系统之用,组成多种多样的监视控制系统,该转换器电源-输入-输出三者相互隔离 , 是构成非防爆自控系统不可缺少的仪表品种。

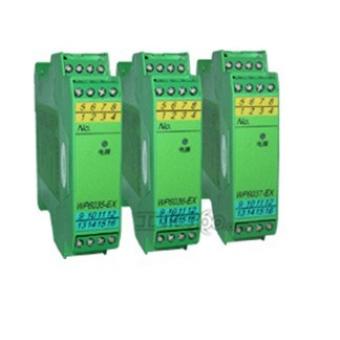

产品外形
仪表安装: 35mmDIN导轨式安装
产品特点
输出信号:(4~20)mA DC或(1~5)V DC
输入电阻: (1~5)V Dc输入时>500kΩ;
(4~20)mA DC输入时>50Ω
负载电阻: ·(4~20) mA DC输出时≤500Ω;特殊负载订货时注明可供(250~600)Ω等
·(1~5)V Dc输出时≥250kΩ
精 度: 0.5级
共模干扰: 50Hz时,<5mV
响应时间: <1s
隔 离: 输入、输出、电源间相互隔离
电 源:24VDC±2V
功 耗:<1.5W
环境温度:(-10~60)℃
相对温度:<90%(不结露)
绝缘电阻:电源、输入、输出端子间≥100MΩ
绝缘强度:电源、输入、输出端子间500V AC1分钟不飞弧、不击穿
重 量:约150g
维 护:在安装配线状态下,仪表可以更换
功能示意图
仪表接线图
仪表选型
型号
输出信号
通道数
备注
WP6241
(4~20)mA DC
(4~20)mA/(1~5)V DC
单通道
如需(1~5)V订货时请说明
WP6242
(4~20)mA DC
(4~20)mA/(1~5)V DC
双通道
WP6243
(4~20)mA DC
(4~20)mA/(1~5)V DC
一进二出
WP6244
(4~20)mA DC
(4~20)mA/(1~5)V DC
单通道
WP6245
(4~20)mA DC
(4~20)mA/(1~5)V DC
双通道
WP6246
(4~20)mA DC
(4~20)mA/(1~5)V DC
一进二出
WP6247
(4~20)mA DC
(4~20)mA/(1~5)V DC
双通道
用户需要将现场的(1~5)V信号转换成(4~20)mA信号输出
订货型号:WP6244
